Phono-Vorverstärker "Diamond No.36 und 36EB MK1"

* Straffer, weit hinabreichender Bass, präzise, detaillreiche,
dynamische und räumliche Musikreproduktion, exaktes Timing mit Live-Charakter

* Verwendung von professionellen Class-A-Schaltkreisen

* Schaltungsdesign ohne Überallesgegenkopplung

* Kapazitätsanpassung an MM-Abtastsysteme über hochwertige Kodierschalter

* Optional: Widerstandsanpassung an MC-Abtastsysteme über hochwertige Kodierschalter

* Hohe RIAA-Genauigkeit von +/- 0,25dB

* Ultra-präzise Ausführung mit einer RIAA-Genauigkeit von +/- 0,20dB verfügbar (STUDIO -Version)

* Vergoldete Cincheingangs- und -ausgangsbuchsen

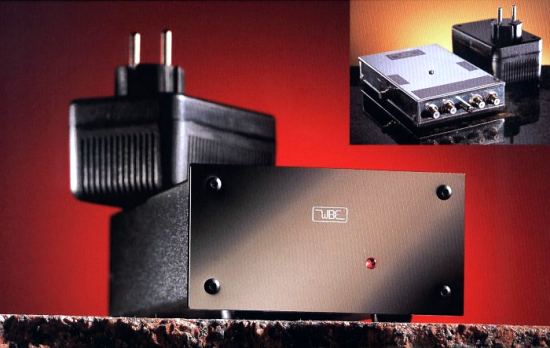

* Schweres High-End-Stahlgehäuse mit hochglänzender, schwarzer Acrylglasfront

* Auch als Einbaugerät im Weißblechgehäuse lieferbar (EB-Version)

* Spannungsversorgung über ausgelagertes Steckernetzteil

* Jedem Gerät liegt "sein" Originalmeßschrieb des Frequenzganges bei,
weitere Originalmeßschriebe auf Anfrage

Technische Besonderheiten:

Mit der Geräterückwand verschraubte, massive, vergoldete
Cinchbuchsen sichern dauerhaft mechanische Stabilität

Anpassungsmöglichkeiten:

Die Kodierschalter im Geräteinnern

dienen zur Anpassung der beiden unterschiedlichen RIAA-Vorverstärker-Eingänge an die Bauart
des verwendeten Abtastsystems (MovingCoil oder Moving Magnet) und zur Widerstands-,

bzw. Kapazitätsanpassung.

Für MM-Systeme ist der Eingangswiderstand auf normgemäße 47,5 KOhm festgelegt,
die Eingangskapazität kann zwischen 50 pF und 420 pF in 8 Stufen frei gewählt werden.

Für MC-Systeme ist der Eingangswiderstand fest eingestellt auf 100 Ohm.

Der "richtige" Kapazitätswert wird am besten durch einen Hörtest ermittelt.

Natürlich sind die Kodierschalter für den linken und den rechten Kanal identisch einzustellen:

MC-Betrieb:

Schalterstellungen 4-fach-Kodierschalter:
Einzelschalter 4 ON
Einzelschalter 1 + 2 + 3 OFF

MM-Betrieb:

Schalterstellungen 4-fach-Kodierschalter:
Einzelschalter 4 OFF **
Einzelschalter 1 + 2 + 3 OFF = Eingangskapazität 50 pF
Einzelschalter 1 ON = Eingangskapazität 100 pF
Einzelschalter 2 ON = Eingangskapazität 150 pF **
Einzelschalter 1 + 2 ON = Eingangskapazität 200 pF
Einzelschalter 3 ON = Eingangskapazität 270 pF
Einzelschalter 1 + 3 ON = Eingangskapazität 320 pF
Einzelschalter 2 + 3 ON = Eingangskapazität 370 pF
Einzelschalter 1 + 2 + 3 ON = Eingangskapazität 420 pF

** = Werkseinstellung

Bild: Übersicht der geräteinternen Kodierschalter

Technische Daten:

Verstärkung: MM-Betrieb: 106-fach / +40,5 dB bei 1 kHz (Kanaldifferenz 1 kHz: <0,1 dB)
MC-Betrieb: 1060-fach / +60,5 dB bei 1 kHz (Kanaldifferenz 1 kHz: <0,1 dB)
(auf Kundenwunsch ist ab Werk eine andere Verstärkung möglich)

Eingangsimpedanz: MM-Eingang: 47,5 kOhm fest // 50 pF bis 420 pF (einstellbar über Kodierschalter)
MC-Eingang: 100 Ohm fest

Ausgangswiderstand bei 1 kHz: 50 Ohm

Schneidkennlinien-Entzerrung nach RIAA: Zeitkonstanten: 75 µs / 318 µs / 3180 µs

Subsonicfilter MC: bei 5 Hz (-3 dB, Steilheit: 12 dB/Oct.)

Subsonicfilter MM: bei 3 Hz (-3 dB, Steilheit: 6 dB/Oct.)

Maximale Frequenzgang-Abweichung: +/- 0,25 dB für Diamond No.36 und 36EB,

+/- 0,20 dB für Diamond No.36 Sudio und 36EB Studio
(Angaben von 50 Hz - 20 kHz, bezogen auf 1 kHz)

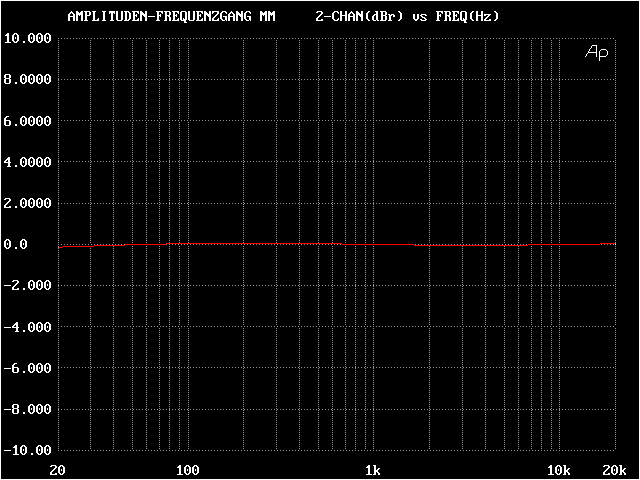

Diagramm: typische Abweichung von der RIAA-Kurve, 1 Kanal dargestellt

Max. DC-Ausgangsoffset: +/- 3,0 mV

Überspechdämpfung: MC-Betrieb: 68 dB, MM-Betrieb: 86 dB (bei Eing. 2,2 mVeff / 17 mVeff,
gegenüberlieg. Eingang floating und mit 40 Ohm abgeschl., GND-Buchse geerdet)

Geräuschspannungsabstand: MC-Betrieb: -73 dB, MM-Betrieb: -86 dB (A-bewertet, bez. auf 500 mV,
Eingang floating und mit 40 Ohm abgeschlossen, GND-Buchse geerdet)

Gesamtklirr (THD+N): MM-Betrieb: 0,005 %, MC-Betrieb: 0,03 % (Angaben bei 1,6 Veff an 10 kOhm,
bei 1 kHz, Eingang floating, GND-Buchse geerdet, Meßbandbreite 22 Hz - 22 kHz)
