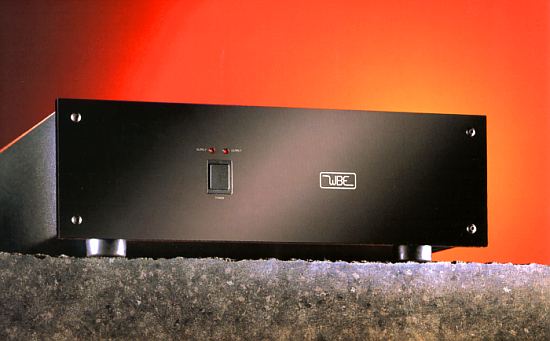

Referenz-Mono-Endverstärker "Fusion No.700 MK1" (Paar)

in Röhren-Hybrid-Technik *

 * bei unserer Röhren-Hybrid-Technik vereinen wir die Präzision, Kraft und

    Schnelligkeit des Transistors mit der Geschmeidigkeit, der Transparenz und dem

    natürlichen Klangfarbenreichtum der Röhre





* Überlegene Musikalität, präzise, detailreiche, sehr durchsichtige und räumliche Musik-
  reproduktion, druckvoller Bass, nahezu unbegrenzte Dynamik, exaktes Timing mit Live-Charakter


* Hohe Stromlieferfähigkeit und hoher Dämpfungsfaktor speziell für wirkungsgradschwache,
  impedanzkritische und niederohmige Wandlersysteme

* Hohe Stabilität bei kapazitiven Lautsprecherlasten


* Die Spannungsverstärkung mit einer Doppeltriode (Sonderversion der 12AX7), der Einsatz einer
  Leistungstreiberröhre (Sonderversion der EL84) und 12 auf sehr hohen Ruhestrom eingestellte
  Mosfets sorgen für einen weit ausgedehnten Leistungsfrequenzgang und ein extrem gutmütiges
  Trioden-Verzerrungsverhalten


* Völlig neuentwickeltes Schaltungsdesign mit sehr wenigen Bauteilen im Signalweg und
  sehr geringer Überallesgegenkopplung


* Stabilisierte Netzteile für Anodenspannung, Heizspannung und Softstart-Steuerung


* Über ultraschnelle Schaltdioden versorgtes Leistungs-Netzteil für die Mosfet-Sektion
  mit einer Gesamtkapazität von mehr als 60 000 Mikrofarad


* Statisch geschirmter, vergossener 500VA-Ringkerntrafo


* Intelligente Schutzschaltung für Lautsprecherausgang mit 3 parallelgeschalteten 16-Ampere-Relais


* Vergoldete Cincheingangsbuchse und 100-Ampere-Lautsprecherschraubklemmen


* Jedem Gerät liegt "sein" Originalmeßschrieb des Frequenzganges bei,
  weitere Originalmeßschriebe auf Anfrage

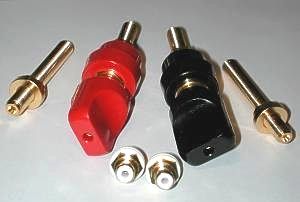

Vergoldete Cinch-Eingangsbuchse und massive,
vergoldete 100-Ampere-Lautsprecherschraubklemmen

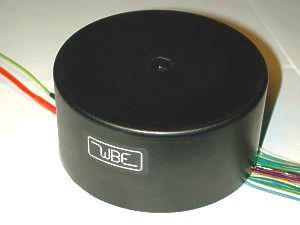

Riesiger, strompotenter, vergossener Spezial-Ringkerntrafo

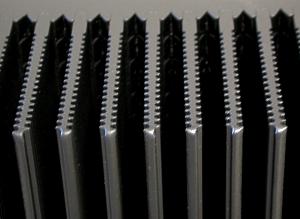

Üppig dimensionierter, zweifach gerippter, spezialbeschichteter
Hochleistungskühlkörper mit verrundeten Rippen

Technische Daten:


Verstärkung:
21,4-fach / +26,6 dB (Kanalungleichheit eines Endstufenpaares bei 1 kHz: <0,2 dB)


Eingangsempfindlichkeit: 1780 mVeff für Vollaussteuerung an 4 Ohm, 1850 mVeff für Vollaussteuerung an 8 Ohm


Eingangswiderstand: 210 kOhm


Dämpfungsfaktor bei 1 kHz: 350 (gemessen mit 8 Ohm Wid. bei 10 Watt)


Sinusausgangsleistung bei 1 kHz: 360 Watt (38 Veff) an 4 Ohm, 190 Watt (39 Veff) an 8 Ohm
                                                       (bei THD+N=0,1 %, Netzspannung 230 Volt AC)


Diagramm: Frequenzgang bei 10 Watt an 4 Ohm: 0,3 Hz - 100 kHz -3 dB

Anstiegs/Abfallzeit: 3,4 µsec bei 4 Ohm Last (Rechteck 20 kHz, 12 Vss, gemessen von 10 % bis 90 %)


Max. DC-Ausgangsoffset: +/- 15 mV


Geräuschspannungsabstand: -103 dB (A-bewertet, bez. auf 6,325 Veff, Eingänge mit 40 Ohm abgeschl., Schirme geerdet)


Gesamtklirr (THD+N): an 4 Ohm Last: 0,013 % (Angaben bei 1 kHz und 10 Watt,
                                    Schirm der Eingangsbuchse geerdet, Meßbandbreite 22 Hz - 22 kHz)

                                     Anmerkung: der THD+N -Wert ist stark abhängig von den verwendeten Röhren


Intermodulationsverzerrung: 0,02 % bei 5 Watt an 4 Ohm (gemessen nach SMPTE: 60 Hz / 7 kHz, 4:1)

                                              Anmerkung: der SMPTE -Wert ist stark abhängig von den verwendeten Röhren


Ruhestromeinstellung: 520 +/-2 mA  (bei Netzspannung 227 Volt AC)

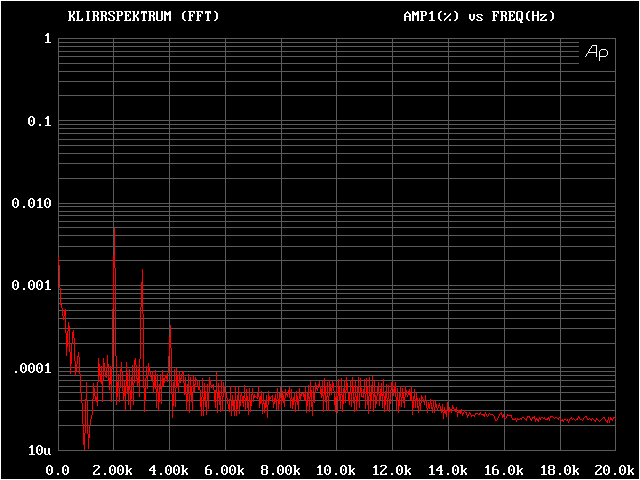

Diagramm: Klirrspektrum bei 10 Watt an 4 Ohm (bei 1 kHz)

Schutzschaltung reagiert (schaltet LSP-Relais ab):

* bei Einschalten des Gerätes mit verzögerter Freigabe des Lautsprecherausgangs
* bei Auslösen einer internen Schmelzsicherung
* bei Ausfall einer internen Betriebsspannung oder Röhrendefekten
* bei Netzspannungsunterbruch
* bei hohen Infraschallanteilen oder Gleichspannung am Lautsprecherausgang
* bei zu hohen Hochton-Pegeln oder Schwingen am Lautsprecherausgang


Nach Wegfall der Störung wird der Lautsprecherausgang wieder freigeschaltet.


Maße: B 435mm x H 145mm x T 395mm (inklusive Kühlkörper)


Gewicht: 17,0 kg
