* Hochpräziser Sample-Rate- und Datenformat-Konverter, verarbeitet bis zu 192 kHz / 24 bit

* Ideal als Bindeglied zwischen "modernen" Digitalgeräten mit hochauflösenden PCM- und USB-Formaten
  und "herkömmlichen" Digital-Analog-Wandlern, die ausschließlich Samplingfrequenzen von
  32 kHz / 44,1 kHz / 48 kHz verarbeiten können

* Oder: Ausschließliche Datenformat-Konvertierung von USB in SPDIF (Cinchbuchse) ODER von
  USB in optisches Format (Highspeed Toslink) ODER von optischem Format in SPDIF (Cinchbuchse)
  unter Beibehaltung der Eingangs-Samplingfrequenz und bit-Zahl

* Ebenfalls möglich: Upsampling von "herkömmlichen" 32 kHz / 44,1 kHz / 48 kHz-Digitalsignalen
  in "moderne" 96 kHz oder 192 kHz-Digitalsignale mit 24 bit Auflösung

* Auch machbar: Kombination von Down- oder Upsampling UND Datenformat-Konvertierung

* Sämtliche Möglichkeiten über Kodierschalter einstellbar

* Weiter Samplingfrequenzbereich mit hochpräziser PLL-Synchronisation

* Durchreichung einer eingangsseitig detektierten digitalen Deemphasis (auch im "professional Mode")

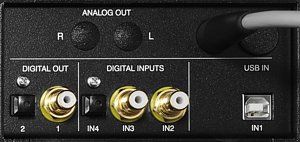

* 1 USB-Eingang, 2 koaxiale Digitaleingänge und 1 Highspeed-Opto-Digitaleingang,
  1 koaxialer Digitalausgang und 1 Highspeed-Opto-Digitalausgang

* USB-Eingang und koaxiale Digitaleingänge über professionelle HF-Übertrager gekoppelt

* Koaxialer Digitalausgang wahlweise galvanisch getrennt über professionellen HF-Übertrager
  oder DC-gekoppelte Anbindung an nachfolgenden D/A-Wandler (Kopplung des Digitalsignal-Innenleiters
  und der Digitalsignal-Masse sind unabhängig von einander über Kodierschalter einstellbar)

* Spannungsversorgung der USB-Sektion wahlweise über angeschlossenes USB-Gerät oder über
   internen stabilisierten Spannungskreis (einstellbar über Kodierschalter)

* Zusätzlicher getrennter stabilisierter Spannungskreis für die Digitalsignal-Verarbeitung
  der Sample-Rate-Konverter-Sektion

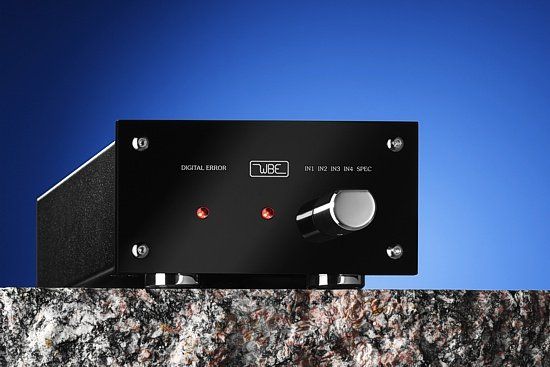

* Schweres, stabiles High-End-Feinstruktur-Gehäuse mit tiefschwarzer, hochglänzender

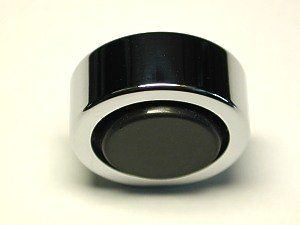

  Acrylfront und schwingungsdämpfenden, polierten Chromfüßen

* Alle koaxialen Ein- und Ausgangsbuchsen vergoldet

* Spannungsversorgung über ausgelagertes Steckernetzteil

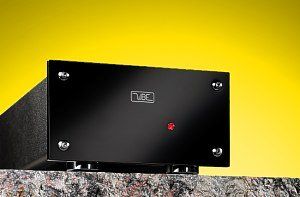

* Optionale Spannungsversorgung über 50VA-Kraftnetzteil im stabilen, schweren High-End-
  Feinstruktur-Gehäuse mit hochglänzender, schwarzer Acrylfront (Power No.192)

Anpassungs- und Einstellmöglichkeiten:


Die Kodierschalter im Geräteinnern dienen
* zur Anpassung des Sample-Rate- und Datenformat-Konverters an seinen Verwendungszweck und
* zum Einstellen seiner Funktionen.


2-fach-Kodierschalter "SUPPLY ROUTING USB SECTION":
Dieser Kodierschalter bestimmt, auf welche Weise die gesamte USB-Sektion mit Spannung versorgt werden soll.

Schalter 1 ON, Schalter 2 OFF:

die Spannungsversorgung der gesamten USB-Sektion geschieht über das angeschlossene USB-Gerät

Schalter 2 ON, Schalter 1 OFF:

die Spannungsversorung der gesamten USB-Sektion geschieht über das Netzteil des Magician No.192.

----------------------------------------------------------------------------------------------------------------------------------------

2-fach-Kodierschalter "INPUT / OUTPUT KONFIGURATION":
Dieser Kodierschalter bestimmt die Samplingfrequenz und Bitzahl des Digital-Ausgangssignals.

Schalter 1 ON, Schalter 2 ON:

bis 48 kHz wird die Eingangs-Samplingfrequenz und Bitzahl durchgereicht,
oberhalb von 48 kHz wird auf 48 kHz / 24 bit "downgesampelt".

Schalter 1 OFF, Schalter 2 OFF:

es wird immer die Eingangs-Samplingfrequenz und Bitzahl durchgereicht.

Schalter 1 OFF, Schalter 2 ON:

es wird immer auf 96 kHz / 24 bit "upgesampelt".

Schalter 1 ON, Schalter 2 OFF:

es wird immer auf 192 kHz / 24 bit "upgesampelt".

----------------------------------------------------------------------------------------------------------------------------------------

4-fach-Kodierschalter "OUTPUT KONFIG":
Dieser Kodierschalter bestimmt, in welcher Art und Weise und ob die Digital-Ausgangssignale "zur Verfügung" stehen sollen.

Schalter 1 OFF, Schalter 2 ON, Schalter 3 OFF:

Das SPDIF- Digital-Ausgangssignal ist vollständig über einen professionellen HF-Übertrager geführt

(vollständige galvanische Trennung von Außenleiter und Innenleiter der Ausgangs-Cinchbuchse)

Schalter 1 ON, Schalter 2 ON, Schalter 3 OFF:

Der Innenleiter des SPFIF- Digital-Ausgangssignals ist über einen professionellen HF-Übertrager geführt,

jedoch der Außenleiter der Ausgangs-Cinchbuchse (Abschirmung) hat direkte Verbindung
zur Versorgungsspannungs-Masse des Sample-Rate-Konverters)

Schalter 1 ON, Schalter 2 OFF, Schalter 3 ON:

Der Innenleiter des SPDIF- Digital-Ausgangssignals ist direkt herausgeführt und der Außenleiter der

Ausgangs-Cinchbuchse (Abschirmung) hat direkte Verbindung zur Versorgungsspannungs-Masse
des Sample-Rate-Konverters)

Schalter 1 OFF, Schalter 2 OFF, Schalter 3 OFF:

Der SPDIF- Digital-Ausgang ist abgeschaltet

Schalter 4 ON:

Der (optische) Toslink-Ausgang ist eingeschaltet

Schalter 4 OFF:

Der (optische)Toslink-Ausgang ist abgeschaltet

----------------------------------------------------------------------------------------------------------------------------------------


Bild: Übersicht der Kodierschalter im Geräteinnern

Technische Daten:


Digitaleingänge: 1 USB-Eingang (Buchsenversion B, Datenformat USB 1.1 / 2.0)
1 optischer Eingang (Toslink 147, Format EIAJ RC-5720, maximale Datenrate: 12 Mbit/s)
2 unsymm. Eingänge (2 x Cinch, Format SPDIF), Eingangswiderstand: 75 Ohm
USB- und Cinch-Eingänge über professionelle HF-Übertrager gekoppelt

Maximale Eingangs-Wortlänge: 24 bit

Samplingfrequenzen USB-Eingang: 32 kHz / 44,1 kHz / 48 kHz / 96 kHz
(Umschaltung erfolgt automatisch und PLL-synchronisiert)

Samplingfrequenzen Toslink-Eingang: 32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
(Umschaltung erfolgt automatisch und PLL-synchronisiert)

Samplingfrequenzen Cinch-Eingänge: 32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
(Umschaltung erfolgt automatisch und PLL-synchronisiert)
Amplitudenbereich: SPDIF: 0,2 Vss bis 1,2 Vss

Digitalausgänge: 1 optischer Ausgang (Toslink 147, Format EIAJ RC-5720), max. Samplingfreq.: 192 kHz
1 unsymm. Ausgang (Cinch, Format SPDIF), Amplitude: 0,55 Vss an 75 Ohm, max. Samplingfreq.: 192 kHz
Cinch-Ausgang über professionellen HF-Übertrager gekoppelt

Maße: B 133mm * H 70mm * T 260mm (Gerät einschl. Knopf u. Kabeldurchführung)
           L 110mm * B 68mm * T 55mm (Steckernetzteil)

Gewicht: 2,1 kg (Gerät mit Steckernetzteil)
