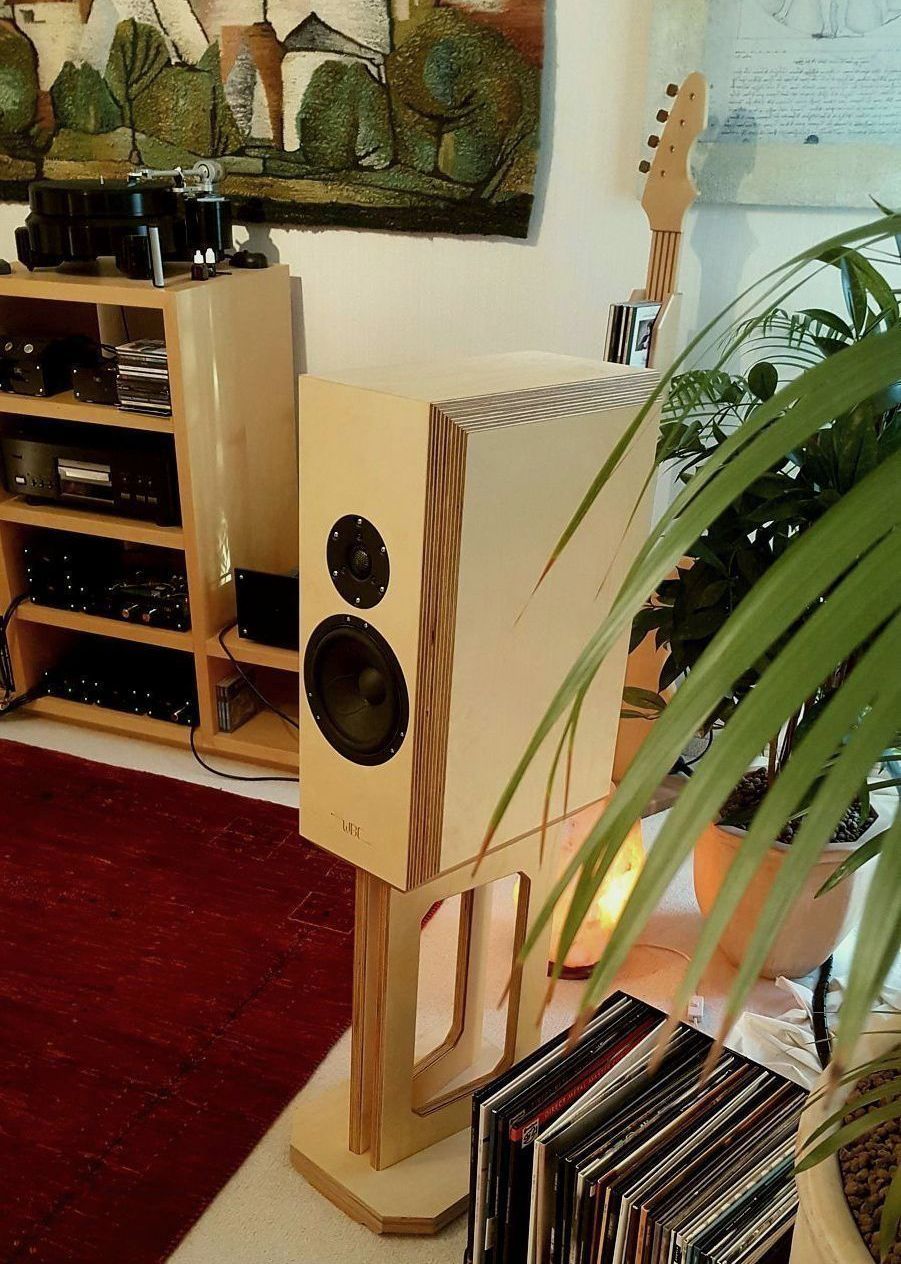

Classic Witch No.12, behandelt mit High-Solid-Hartöl im Farbton "Birke natur".
Der Ständer "Stand No.12" aus Birken-Multiplex-Holz ist im Lieferumfang enthalten.
Hier im Bild: Stand No.12 mit alternativem Ring-Design


* Sehr authentisch klingender, klangneutraler 2-Wege-Kompaktlautsprecher mit präzisen und
  außergewöhnlich tief hinabreichenden Bässen, transparenten Mitten und detailreichen, feinst aufgelösten Höhen

* Ungestüme Dynamik, exaktes Timing mit Live-Charakter

* Äußerst realistische Raumabbildung in Breite und Tiefe

* Sehr resonanzarmes, zweifach versteiftes Gehäuse mit einer Wandstärke von bis zu 30 mm

* Alle Sichtteile des Lautsprechergehäuses aus schicht-verleimtem 24 und 30 mm starkem Birken-Multiplex-Holz gefertigt

* Innenversteifungen in 22 mm starkem MDF für eine weitere Resonanzminimierung

* Verschiedene, auf die jeweilige Position hin optimierte Dämpfungsmaterialien vermeiden Schall-Reflektionen
  und stehende Wellen im Innern des Gehäuses

* Verwendung einer feinst auflösenden Beryllium-Hochton-Kalotte mit 6 Neodym-Magneten und einem modernsten Unterhang-
  Langhub-Mitteltieftöner mit verwindungssteifer und hochdämpfender Sandwich-Papier-Membran und Neodym-Antrieb.
  Beide Chasis sind - gegenüber der jeweiligen Serienversion - speziell für den Einsatz in WBE-Referenz-Lautsprechern modifiziert

* Luftdichte, schwingungs- und druckentkoppelte Kammer für Hochton-Chasis

* Schwingungs- und druckentkoppeltes Frequenzweichenfach

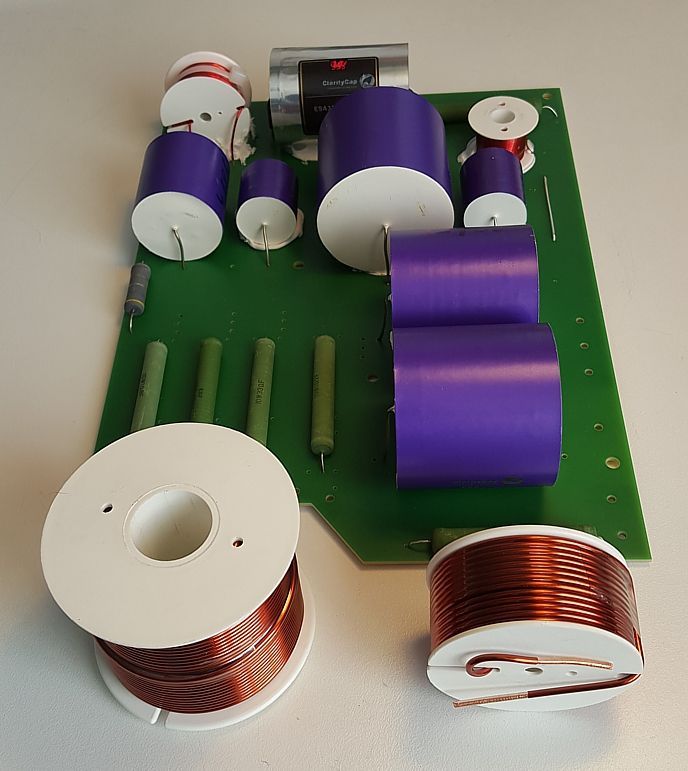

* Frequenzweiche ausschließlich aufgebaut aus überragend klingenden, paarweise ausgemessenen High-End-Polypropylen-
  Kondensatoren aus dem Hause "Clarity Cap", engtolerierten Metalloxid- und Bifilar-Widerständen, sowie
  hochbelastbaren, niederohmigen und verzerrungsfreien Backlack-Luftspulen aus dem Hause "Mundorf"

* Gesamte Innenverkabelung mit hochwertigsten, teflonisolierten Einzelkabeln der Marke "van den Hul", bestehend aus jeweils
  98 hochreinen, versilberten Kupfer-Litzen. Luftdichte Durchführungen mit dauerelastischem Epoxidharz vergossen

* Extrem linearer Frequenzgang und Phasenverlauf, ausgezeichnete Sprungantwort

* Optional erhältliche (ein- und ausschaltbare) Impedanzlinearisierung. Diese ist beim Betrieb mit einem Röhren-Leistungsverstärker
  sinnvoll und erforderlich.

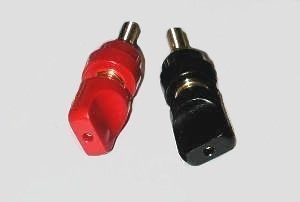

* Rückseitiges Anschlußfeld mit 2 vergoldeten 100-Ampere-Schraubklemmen

* Der in Design, Ausführung und Neigung passende Ständer "Stand No.12" aus Birken-Multiplex-Holz ist im Lieferumfang

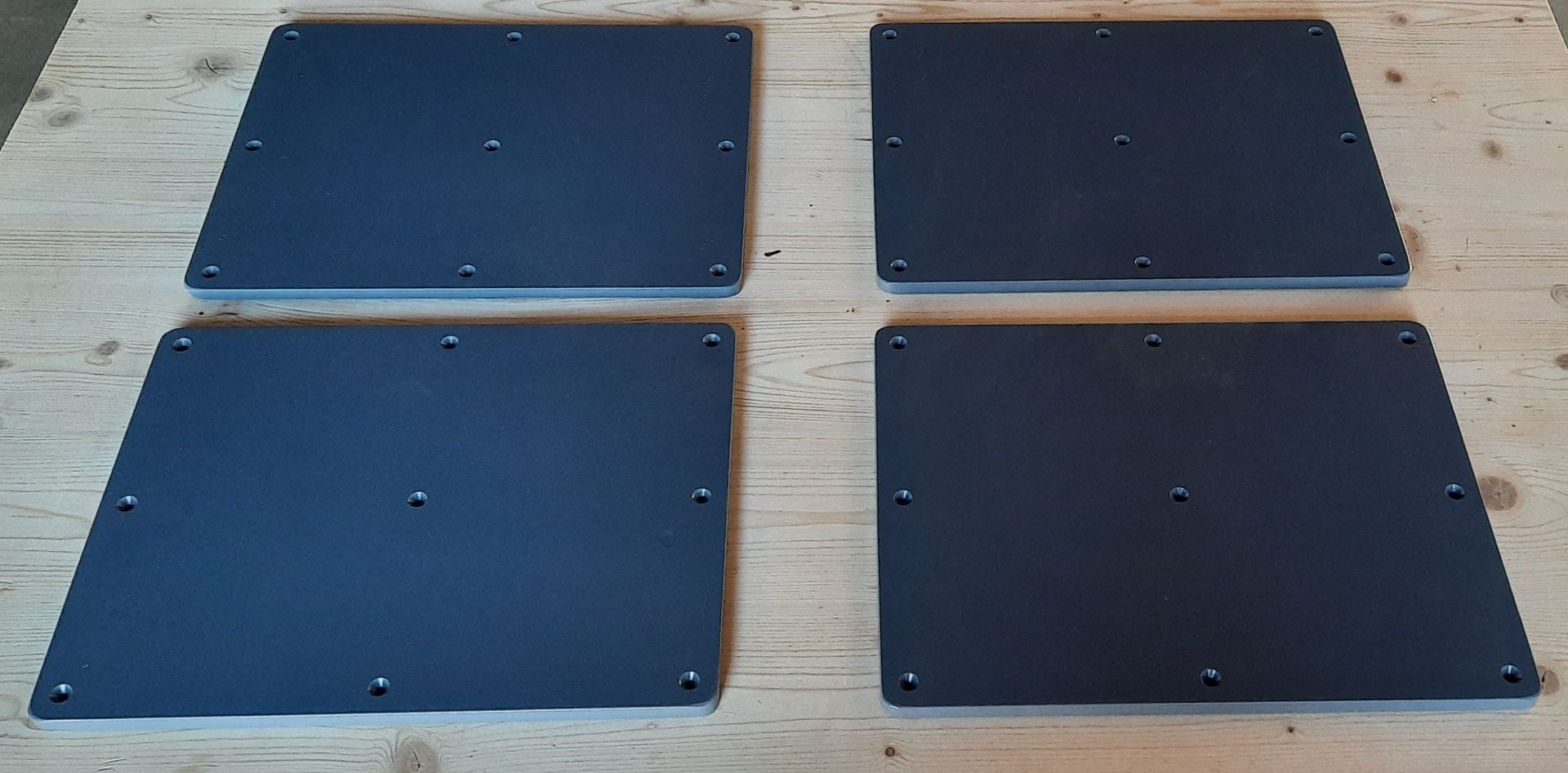

  enthalten. Er wird mit dem Lautsprecher fest verschraubt. In seinen Sockel ist eine 7,5 kg schwere, korrosionsgeschützte,
  10 mm dicke Stahlplatte eingearbeitet

* Optionaler Lautsprecher-Aufsatz "Pyramid No.24" (Paar) für eine noch präzisere Raumabbildung und Auflösung erhältlich

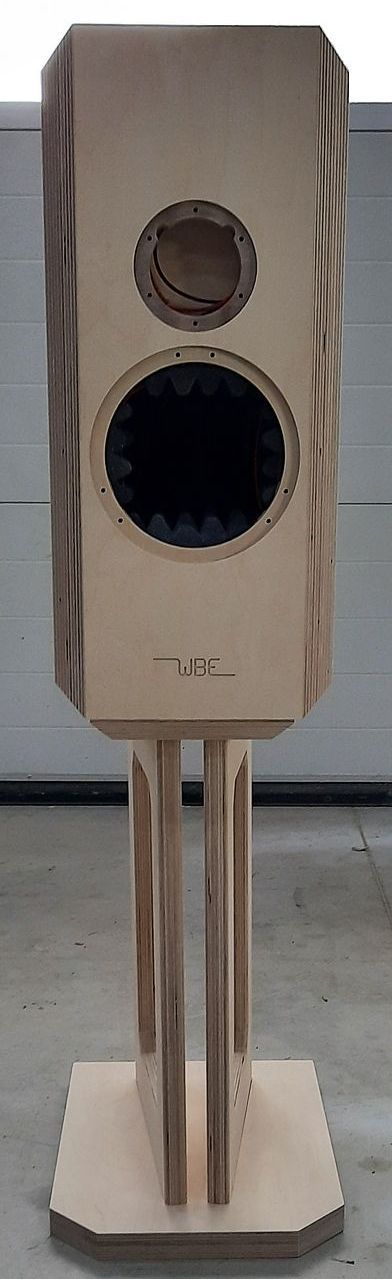

Hinterer Frequenzweichen-Einschub mit Anschlussfeld, Gehäuse noch ungeschliffen und unbehandelt

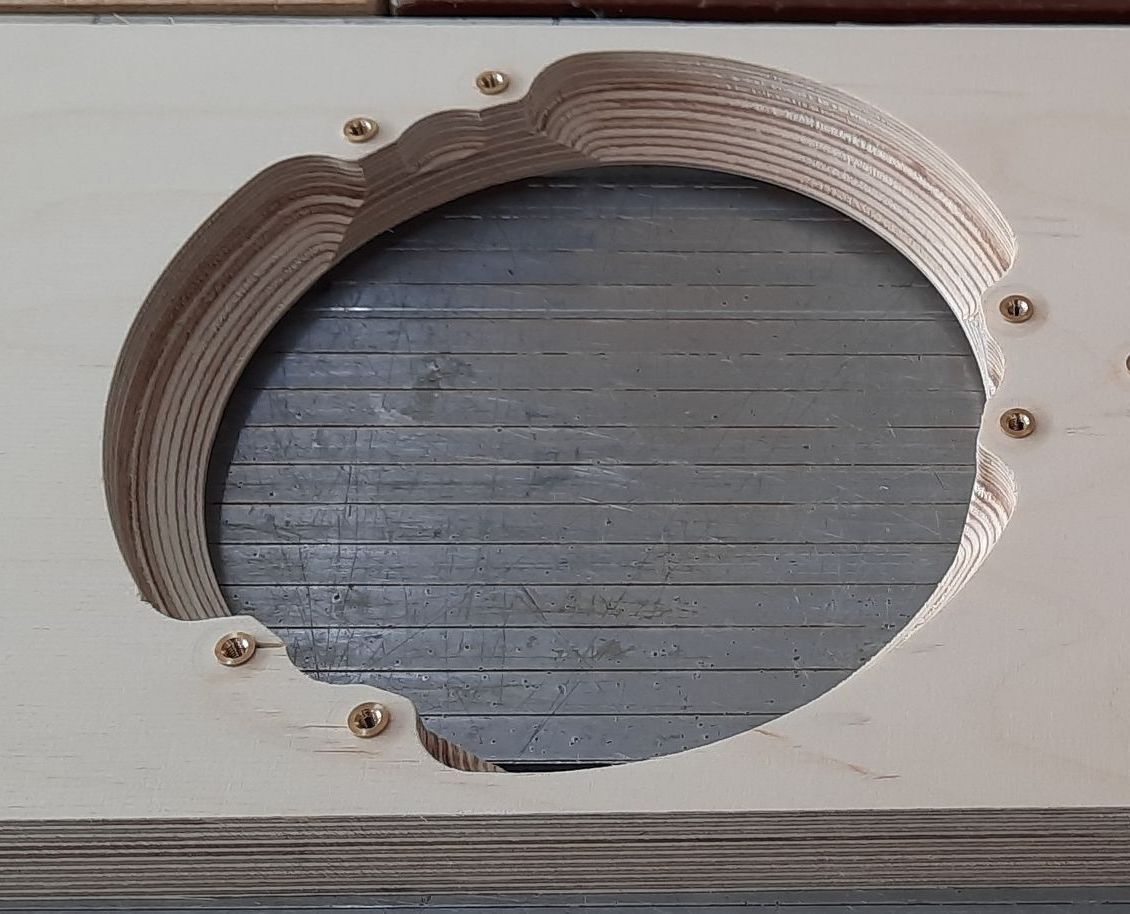

Hinterschnittene Schallwand zur Reduzierung des Strömungs-Widerstandes beim Mitteltieftöner

Luftdichte, schwingungs- und druckentkoppelte Kammer für das Hochton-Chasis

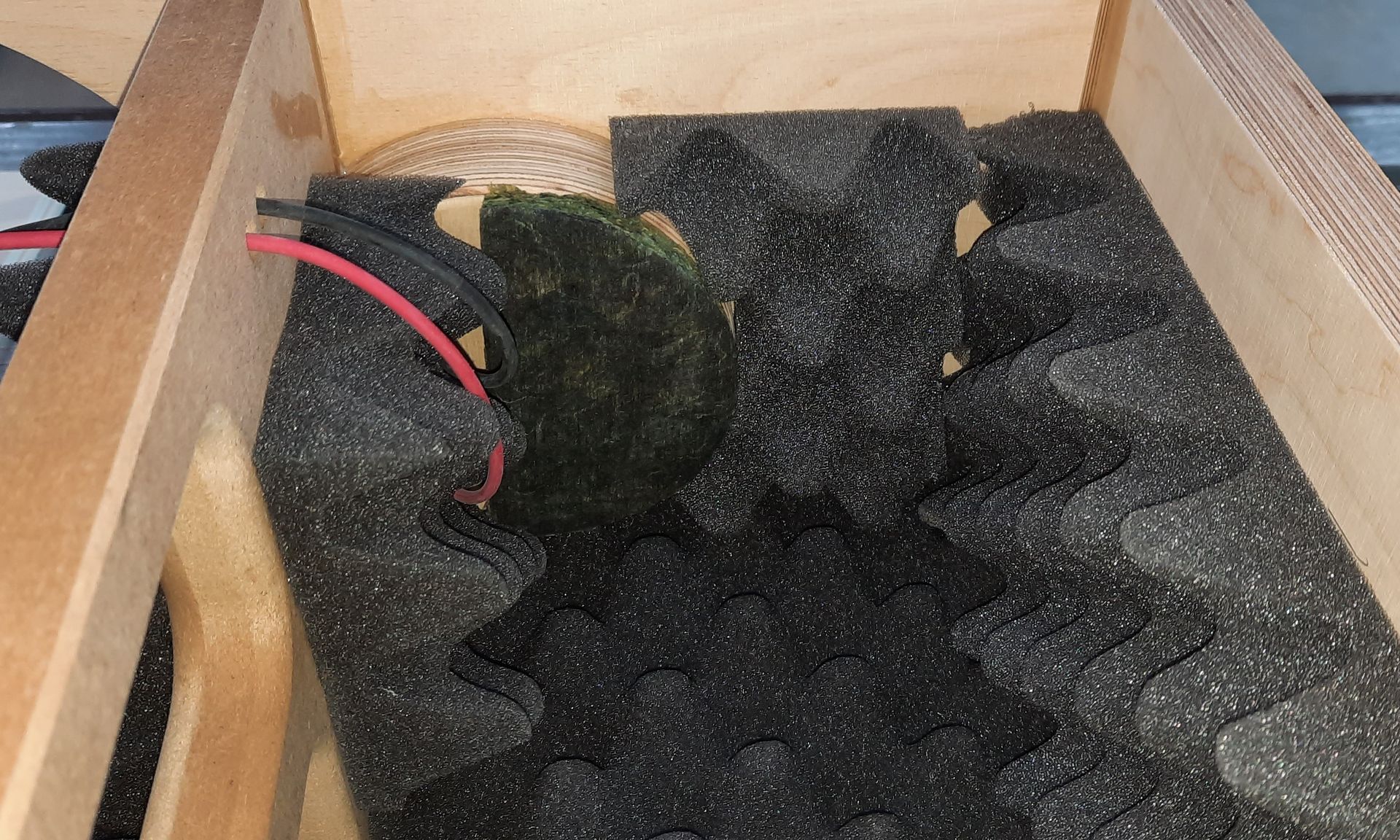

Verschiedene, auf die jeweilige Position hin optimierte Dämpfungsmaterialien vermeiden Schall-
Reflektionen und stehende Wellen im Innern des Gehäuses
Verrundete Innenverstärkung in 22 mm starkem MDF für eine weitere Resonanzminimierung

Technische Daten (ermittelt mit diesen Messgeräten):


System: Passives 2-Wege-System mit Bassreflex-Unterstützung, Abstimmfrequenz: 34 Hz

Bestückung: 1 x 185 mm Unterhang-Langhub-Mitteltieftöner mit Papier-Sandwich-Membran und Neodym-Antrieb
                     1 x 26 mm Beryllium-Hochtonkalotte mit 6 Neodym-Magneten

Frequenzweiche: Passiv
                            Tiefpass: Filter 3. Ordnung, Hochpass: Filter 2. Ordnung, Trennfrequenz 2200 Hz
                            Optional erhältliche (ein- und ausschaltbare) Impedanzlinearisierung

Diagramm: Auf 0 dB normalisierter Amplituden-Frequenzgang von 300 Hz bis 20 kHz
                  (Messung im quasischalltoten Raum), Box auf Ständer "Stand No.12"
                  Diagramm-Auflösung: 1 dB je Strich, horizontaler Messwinkel: 0 Grad,
                  Messmikrofon-Abstand: 121 cm, Messmikrofon-Höhe: 90 cm, vertikaler Messwinkel 0 Grad
                  Linearitäts-Abweichung bezogen auf Referenzpegel: +/-1,3 dB im Bereich
                  von 200 Hz bis 20 kHz

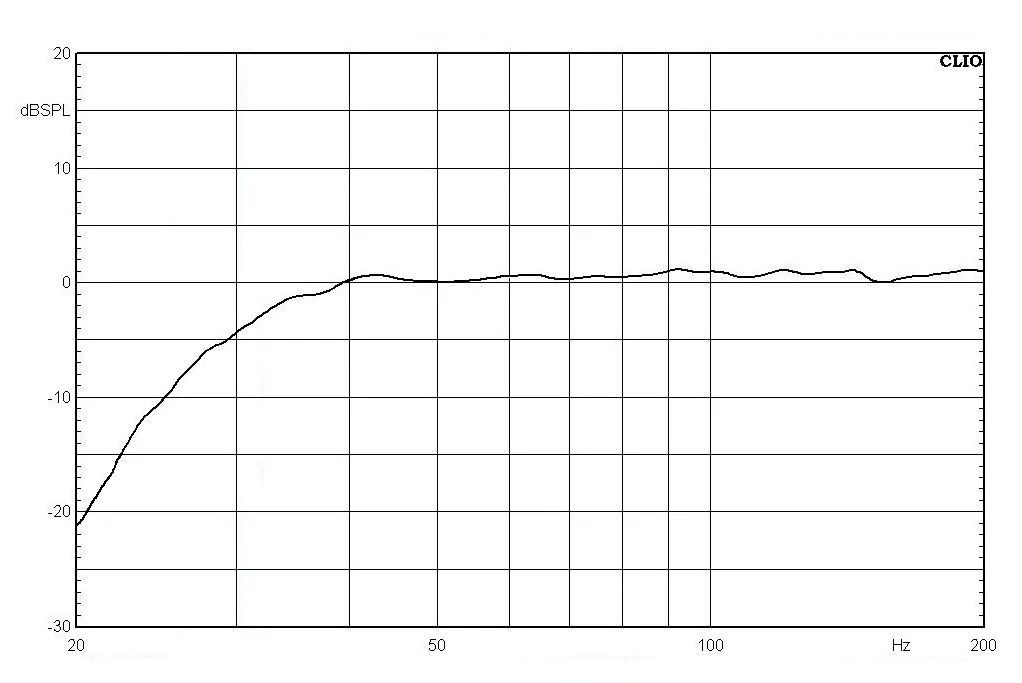

Diagramm: Auf 0 dB normalisierter Amplituden-Frequenzgang von 20 Hz bis 200 Hz
                  (Messung im Nahfeldbereich, Addition von Mitteltieftöner-Membran und
                  Bassreflex-System), Diagramm-Auflösung: 1 dB je Strich

Untere Grenzfrequenz bezogen auf Referenzpegel: 28,5 Hz (bei -6 dB), bzw. 32,5 Hz (bei -3 dB)

Obere Grenzfrequenz bezogen auf Referenzpegel: größer 42,5 kHz (bei -6 dB), bzw. 40 kHz (bei -3 dB)

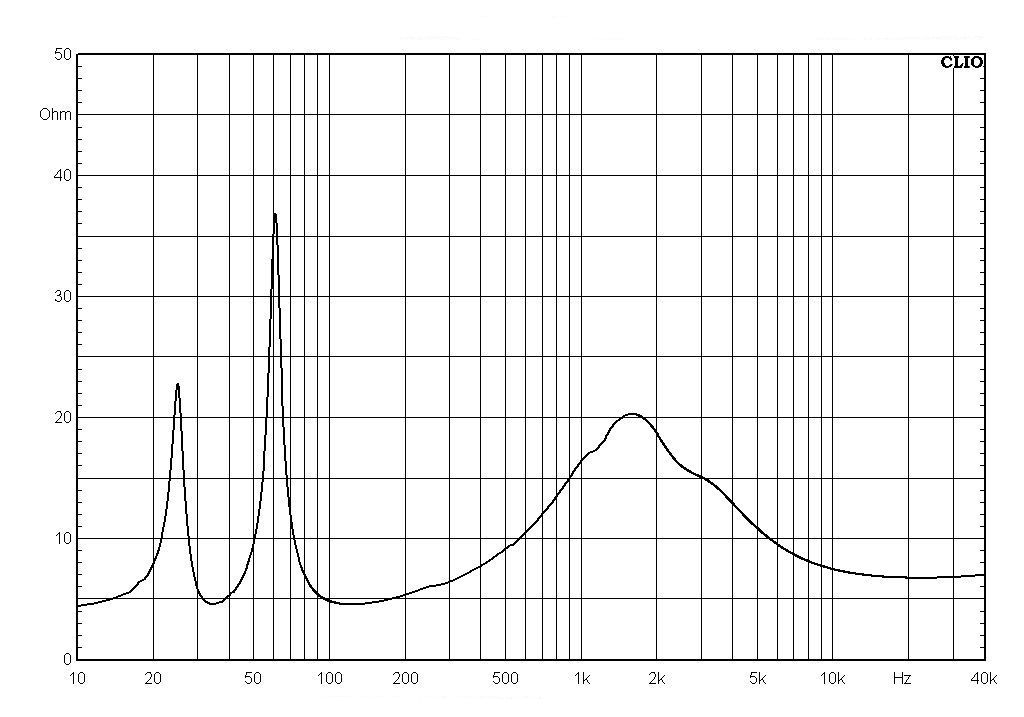

Diagramm: Impedanzverlauf von 10 Hz bis 40 kHz ohne Impedanzlinearisierung,
                   Diagramm-Auflösung: 1 Ohm je Strich
                   Impedanz-Maximum im Mitteltonbereich: 20,7 Ohm bei 1600 Hz
                   Impedanz-Minimum: 4,5 Ohm bei 140 Hz

Diagramm: Impedanzverlauf von 100 Hz bis 40 kHz mit optionaler Impedanzlinearisierung,
                   Diagramm-Auflösung: 1 Ohm je Strich
                   Impedanzverlauf: 6 Ohm +/-1,6 Ohm ab 80 Hz

Nominelle Impedanz: 6 Ohm

Langzeit-Belastbarkeit: 150 Watt ("long-term max. power" gemäß IEC 18.2)

Empfindlichkeit: 87 dB SPL (in 1 Meter Abstand bei Eingangsspannung 2,83 Vrms)

Maße Lautsprecher: H 57,5 cm * B 26 cm * T 40 cm (Lautsprecher-Gehäuse ohne Anlussklemmen)
                                 H 57,5 cm * B 26 cm * T 45 cm (Lautsprecher-Gehäuse mit Anschlussklemmen)

Gewicht: 75 kg  (Lautsprecher-Paar mit Ständern)


Maße Lautsprecher-Ständer "Stand No.12": Höhe des Ständers: vorn ca. 57 cm, hinten ca. 55 cm,
(im Lieferumfang enthalten)                           Größe der Sockelplatte: B 30,5 cm * T 41,0 cm
                                                                       Lautsprecherbox ist um ca. 2,8 Grad nach hinten geneigt
                                                                       Höhe des Hochtöners ca. 96 cm (Mittelpunkt)
                                                                       Gesamthöhe Lautsprecher mit Ständer: 114,5 cm


Hinweis: Technische und optische Änderungen vorbehalten

Generelles zum Gehäuse-Aufbau dieser Lautsprecher:

Alle Sichtteile dieser Lautsprechergehäuse sind aus schicht-verleimtem, wunderschön gemasertem
Birken-Multiplex-Holz gefertigt. Multiplex-Holz zeichnet sich zudem durch sein extrem resonanzarmes Verhalten aus.

Mögliche Holzausführungen unserer Lautsprecher und Subwoofer:


Die Oberflächen unserer Lautsprecher werden für Sie mit speziellen High-Solid-Hartölen der neuesten Generation
behandelt und können in allen machbaren Farben ausgeführt werden (pigmentierte High-Solid-Hartöle).
Die wunderschöne Holzmaserung bleibt dabei immer sichtbar.
Der "seidenmatte" Effekt und die haptisch ansprechende "holzige" Oberfläche verleihen so den Gehäusen ihren unvergleichlichen Charakter.

Generell wird durch die Hartöl-Behandlung die zwangsläufig mit den Jahren eintretende Farbveränderung der Oberfläche durch
UV-Einstrahlung stark gemindert.

Wer keine geölte Oberfläche möchte, kann die Gehäuse (gegen Aufpreis) auch mit einer Mehrschicht-Lackierung in 2K-Klarlack,
von "matt" bis "glänzend" erhalten.

Hier eine kleine Auswahl an Möglichkleiten individueller Farbgestaltung mit farbpigmentierten
High-Solid-Hartölen der neuesten Generation:

Sie bevorzugen eher "knalligere" Farben ?
Bitte sehr. Hier noch eine kleine Auswahl.

Nichts für Sie dabei ?

Kein Problem ....
Sollten Sie noch weitere Wünsche haben – Sprechen Sie mit uns. Unsere Weltklasse-CNC-Schreinerei macht (fast) alles möglich.
