* Druckvoller Bass, präzise, detailreiche, sehr dynamische und räumliche Musikreproduktion,
  exaktes Timing mit Live-Charakter

* Einsatz einer professionellen Class-A-Ausgangsstufe für einen weit ausgedehnten
  Frequenzgang, eine hervorragende Kanaltrennung und ein exzellentes Klirrspektrum

* Sehr aufwendige, rauscharme Spannungsstabilisierung

* Layout kompromisslos auf kürzeste Signalwege optimiert

* Alle Widerstände in Metallschicht-Ausführung mit 1 Prozent Toleranz

* Alle frequenzbestimmenden Kondensatoren in FKP (Polypropylen)-Ausführung mit 0,5 Prozent Toleranz

* Spezialrelais mit vergoldeten Silberkontakten

* ALPS-High-Grade-Lautstärkepotentiometer

* Wählbarer dynamischer Ausgangswiderstand zur Anpassung an das verwendete

  NF-Kabel und den Eingang des Leistungsverstärkers

* Feature nur bei "Special Edition": Ausgänge mit speziellem Kompensationsnetzwerk zur Reduzierung
  von transienten Verzerrungen und Überschwingern, verursacht durch Kabelkapazitäten

* Vorverstärker und mitgeliefertes, ausgelagertes 50VA-Kraftnetzteil in schweren, stabilen
  High-End-Feinstruktur-Gehäusen mit tiefschwarzen, hochglänzenden Acrylfronten

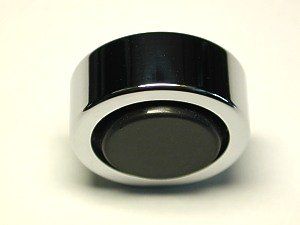

  und schwingungsdämpfenden, polierten silbernen Füßen

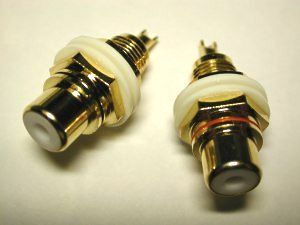

* Vergoldete Cincheingangs- und -ausgangsbuchsen

* Fernbedienung für Lautstärke inklusive einem freiprogrammierbaren, lernfähigen Infrarotgeber

  als Option lieferbar (LAZYBONES)

Technische Daten:


Anzahl/Art der Ein/Ausgänge: 5 Hochpegel-Eingänge (Cinch),
                                                 2 Line-Ausgänge (Cinch: "AC Out" u. "DC Out")

Maximale Verstärkung: 3,9-fach / +11,8 dB

Kanaldifferenz: < 0,7 dB von 0 bis -40 dB

Eingangswiderstände bei 1 kHz:  nominell 100 kOhm, Eingänge DC-gekoppelt
                                                     Option: ein Eingang mit 20 kOhm

Ausgänge: "DC Out": Ausgangswiderstand wählbar 115 / 475 Ohm, DC-gekoppelt,
                   "AC Out": Ausgangswiderstand wählbar 115 / 475 Ohm, Kopplung über 2,2 µF
                   Ausgänge mit speziellem Kompensationsnetzwerk zur Reduzierung
                   von transienten Verzerrungen und Überschwingern, verursacht durch Kabelkapazitäten

Maximale Ausgangsspg. bei 1 kHz: 7,5 Veff an 10 kOhm


Diagramm: Frequenzgang, DC - 130 kHz -3 dB, Poti 45 Grad aufgedreht, 1 Kanal dargestellt

Anstiegs/Abfallzeit: 2,6 µsec (gemessen von 10 % bis 90 %, Poti 45 Grad aufgedreht)

Max. DC-Ausgangsoffset: +/- 1,2 mV (Ausgang "DC Out")

Übersprechdämpfung: 90 dB (2 Veff Eing., Poti 45 Grad aufgedreht, gegenüberlieg.
                                     Eingang mit 40 Ohm abgeschlossen, GND-Buchse geerdet)

Geräuschspannungsabstand: -103 dB (A-bewertet, bez. auf 500 mV, Poti auf Linksanschlag,
                                                GND-Buchse geerdet, Eing. kurzgeschl. u. floating)

Gesamtklirr (THD+N): 0,00067 % bei 1,6 Veff an 10 kOhm
                                    (GND-Buchse geerdet, Meßbandbreite 22 Hz - 22 kHz, Eingang 4 Veff, 1 kHz)

Intermodulationsverzerrung: 0,0015 % b. 1,0 Veff an 10 kOhm (gemessen nach

                                              SMPTE: 60 Hz / 7 kHz, 4:1, Eingang 4 Veff)


Diagramm: Klirrspektrum bei 1 Veff Ausgangsspannung (1 kHz)

Energie-Verbrauch (Wirkleistung): Gerät eingeschaltet: 2,5 Watt bei 230 V Netzspannung
                                                       Gerät ausgeschaltet: 0,0 Watt

Netzzuleitung: fest montiert, Länge ca. 210 cm, abgewinkelter Netzstecker

Maße: B 284mm * H 70mm * T 260mm (Line-Vorverstärker)
            B 133mm * H 70mm * T 260mm (Kraftnetzteil)


Gewicht: 6,1 kg (Line-Vorverstärker mit Kraftnetzteil)


Hinweis: Technische und optische Änderungen vorbehalten

Wichtige Hinweise für Referenz-Line-Vorverstärker "Veracity No.48 Special Edition"
(Dieses Dokument liegt dem Neugerät bei Auslieferung bei)


Sehr geehrter Musikliebhaber,

wir danken Ihnen für das Vertrauen, das Sie der Firma WBE mit dem Kauf des Referenz-Hochpegel-Vorverstärkers
"Veracity No.48 Special Edition" entgegengebracht haben. Mit diesem Gerät haben Sie einen hervorragend klingenden Vorverstärker der neuesten Generation erworben, der sich durch seine erstklassigen Daten und seine vorbildliche Verarbeitung auszeichnet. Bitte beachten Sie daher unbedingt folgende Punkte:

1) Lassen Sie Ihrem neuen Vorverstärker und dem zugehörigen externen Netzteil nach Entnahme aus dem Versandkarton und Untersuchung auf etwaige Transportschäden bitte 2 Stunden Zeit, die umgebende Raumtemperatur anzunehmen. Stellen Sie erst danach die Kabelverbindungen zum öffentlichen Stromnetz (230 Volt ~) her.
Durch schnellen Temperaturwechsel kann im Innern der Geräte Kondenswasser entstehen, welches zu Fehlfunktionen oder gar zur sofortigen Beschädigung der Elektronik führt. Dies gilt natürlich ganz besonders für die kalten Wintermonate.

2) Stellen Sie Ihren Vorverstärker und das zugehörige Netzteil auf einen stabilen, ebenen Holz- oder MDF-Untergrund.
Achten Sie darauf, daß keine Gegenstände oder Flüssigkeiten durch die Lüftungsschlitze ins Innere der Geräte gelangen !

3) Ihr neuer Vorverstärker lief im Rahmen der Endkontrolle und während des vorhergehenden Dauerlaufs bereits mehrere Stunden. Lassen Sie ihn bitte trotzdem bei der ersten Inbetriebnahme 2 Stunden "warmlaufen" und spielen ihn danach mindestens 200 Stunden mit Musikprogramm ein. Erst nach dieser Einspielphase / Warmlaufzeit entfaltet der Vorverstärker seine ganze Musikalität.
Der Netzschalter befindet sich auf der Geräterückseite des externen Netzteils.

4) Die richtige Polarität des externen Netzteils zur Steckdose ist am Netzstecker mit einem „Ringlochverstärker“, ein Teil, wie Sie es auch im Büro finden, gekennzeichnet. Der Ringlochverstärker zeigt die Netz-Phase an.

5) Alle Acrylfronten werden vor dem Transport mit einem Kunststoffspray behandelt, das sowohl statische Aufladungen verringert, als auch das Acrylglas durch seinen öligen Charakter wirksam vor Kratzern schützt. Wischen Sie bitte diesen "Schmierfilm" mit dem beiliegenden weichen Mikrofasertuch vorsichtig ab.

ACHTUNG: Gerät immer ausschalten (Netzschalter des externen Netzteiles), bevor Sie irgendwelche Kabel ein- oder ausstecken !

…..Und nun wünschen wir Ihnen viel Freude beim Musikhören.


Mit musikalischen Grüßen aus Ilshofen-Oberaspach

Ihr WBE-Team

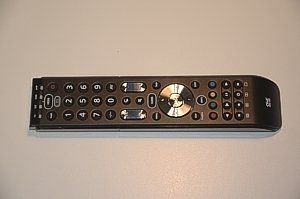

Fernbedienung Lazybones

Bei der Lautstärkefernbedienung Lazybones handelt es sich um eine Option zu Ihrem Hochpegel-Vorverstärker
Veracity No.48 Special Edition. Sie "bedient" das im Vorverstärker eingebaute, motorgetriebene High-Grade-Lautstärkepotentiometer, das jedoch auch jederzeit von Hand gedreht werden kann.

Die Fernbedienung Lazybones beinhaltet den Infrarotempfänger, bzw. den Infarotdecoder, die beide zur Vermeidung von hochfrequenten Störungen im Gehäuse des Kraftnetzteils Power No.48 eingebaut sind und von einem eigenen, separaten Stromkreis versorgt werden.
Sie beinhaltet ebenfalls den sehr hochwertigen Fernbedienungs-Geber, den Sie zur Bedienung in der Hand halten.
Der Fernbedienungs-Geber ist programmierbar (mittels Geräte-Codes) und einlernfähig (mittels Kopieren einzelner Tasten-Funktionen) und kann - Ihren Vorverstärker mitgezählt - bis zu 4 verschiedene Geräte „ansprechen“, bzw. vollständig verwalten.

Diese Geräte sind auf dem Fernbedienungs-Geber wie folgt bezeichnet:

TV = Fernsehgerät
SAT = Set-Top-Box
DVD = DVD-Player, Bluray-Player oder CD-Player
AMP = WBE-Vorverstärker Veracity No.48 Special Edition

Sie finden diese Bezeichnungen (über den blau leuchtenden LEDs) ganz oben auf dem Fernbedienungs-Geber. Mit der darunterliegenden Taste *MODE* können Sie das gewünschte Gerät / die gewünschte Geräte-Ebene „ansprechen“.

Damit haben Sie die Möglichkeit, ab sofort alle in Ihrem Besitz befindlichen fernbedienbaren Geräte mit einem einzigen Geber zu bedienen.
Die Lautstärke-Kontrolle Ihres neuen Vorverstärkers wurde bereits (von uns) auf die Geräte-Ebene „AMP“ programmiert.
Beim Programmieren, bzw. Einlernen der Befehle Ihrer anderen fernbedienbaren Geräte in den lernfähigen
Fernbedienungs-Geber folgen Sie bitte der beiliegenden Bedienungsanleitung.

Die Bedienung des Fernbedienungs-Gebers ist denkbar einfach:

Zuerst müssen Sie das gewünschte Gerät (bezeichnet mit TV / SAT / DVD / AMP) „ansprechen“.

Wie bereits oben erwähnt, finden Sie diese Bezeichnungen ganz oben auf dem Fernbedienungs-Geber. Mit der darunterliegenden Taste *MODE* können Sie das gewünschte Gerät „ansprechen“.

Sie möchten Ihren neuen Vorverstärker Veracity No.48 Special Edition „ansprechen“ ?

Drücken Sie sooft auf die Taste *MODE* unter den Gerätebezeichnungen, bis die Geräte-Ebene „AMP“ für ein paar Sekunden blau aufleuchtet.

Sie möchten nun die Lautstärke Ihres neuen Vorverstärkers ändern ?

* Drücken Sie die silberne Doppel-Taste mit dem großen Lautsprechersymbol, wenn Sie die Lautstärke erhöhen möchten oder drücken Sie die silberne Doppel-Taste mit dem kleinen Lautsprechersymbol, wenn Sie die Lautstärke verringern möchten.

Sie finden diese silberne Doppel-Taste in der Mitte des Fernbedienungs-Gebers.

Anmerkung: Das zuletzt „angesprochene“ Gerät bleibt solange gespeichert, bis Sie mittels der *MODE*-Taste unter den Gerätebezeichnungen ein anderes Gerät „ansprechen“.

Wenn Sie den Vorverstärker Veracity No.48 Special Edition ausschalten und wieder einschalten (Netzschalter am externen Kraftnetzteil), bleibt die zuvor gewählte Lautstärkeeinstellung erhalten.

…..Und nun wünschen wir Ihnen viel Freude beim Musikhören.


Mit musikalischen Grüßen aus Ilshofen-Oberaspach

Ihr WBE-Team
