Take One - Die echte Alternative zur Mikrofon-Abnahme von E-Gitarren-Lautsprecherboxen


Take One - seit Anfang 1997 gebaut, fortlaufend weiterentwickelt und mittlerweile in der Version MK13 erhältlich - ist ein
professionelles, vollständig analog arbeitendes, phantastisch klingendes Referenz-Soundabnahme-System, welches soundmäßig,
qualitätsmäßig und haptisch keinerlei Wünsche offen lässt.

Das Soundabnahme-System Take One wurde speziell für Gitarristen entwickelt, die über einen hochqualitativen Gitarren-Combo oder einen Gitarren-Verstärker mit E-Gitarren-Lautsprecherbox verfügen und "Ihren" Gitarrensound so authentisch wie möglich ins
Mischpult und auf die PA-Anlage, bzw. in ein Aufnahmegerät geben wollen.
Der Verbund Gitarren-Verstärker und Lautsprecher dient dem Gitarristen hierbei als "Soundgenerator", die E-Gitarren-Lautsprecherbox, bzw. der Lautsprecher im Gitarren-Combo als "Monitor".
Das Soundabnahmesystem Take One arbeitet bereits bei sehr kleinen Lautstärken, bzw. Leistungen des E-Gitarren-Lautsprechers perfekt. Es besitzt jedoch keine leistungsreduzierenden Bauteile, es besitzt also keinen "Powersoak".

Alternativ können Sie das Soundabnahme-System Take One auch direkt an den Ausgang eines Effektgerätes oder an den Pre-Out, den Line-Out oder den FX-Send eines Gitarren-Verstärkers anschließen (Line-Pegel). Hierzu steht Ihnen eine Cinch-Buchse - auch RCA-Buchse genannt - zur Verfügung.

.... aber ....

Generelles zur elektronischen Soundabnahme:

Insider wissen es: die Interaktion zwischen dem Lautsprecherausgang des Gitarrenverstärkers und dem E-Gitarren-Lautsprecher
trägt in großem Maße zum Gesamtsound der Gitarrenanlage und zum Ansprechverhalten der Gitarre bei.
Das heißt, ein sehr großer Teil des dem Lautsprecherchasis-Typ "zugeschriebenen" Soundcharakters und insbesondere das "Feeling" an der Gitarre entstehen erst in Verbindung mit der Ausgangsstufe (Endstufensektion) des verwendeten Gitarrenverstärkers.

Daher ist eine ausschließlich frequenzgang-bearbeitende "Lautsprecher-Simulation", die an den Ausgang eines Effektgerätes oder an den Pre-Out, den Line-Out oder den FX-Send eines Gitarren-Verstärkers angeschlossen wird nicht in der Lage, den Sound und ganz besonders das Ansprechverhalten, bzw. das "Feeling" an der Gitarre wirklich zufriedenstellend zu erfassen. Auch die in analog arbeitenden Gitarren-Verstärkern oder Combos eingebauten "Record Outs" greifen das Gitarrensignal in aller Regel nicht am Lautsprecherausgang, sondern in der Vorstufensektion ab.

Also doch die altbewährte Mikrofonabnahme ?

Nun ja, auch die Mikrofonabnahme des Gitarrensounds hat ihre "Tücken":
Wirklich authentisch klingende "Dynamische Mikrofone", die hohe Schalldrücke unverfärbt mit vollem Dynamikumfang aufnehmen können (Mikrofonabstand zum Lautsprecher nur ca. 2 bis 3 Zentimeter), sind rar und teuer.
Desweiteren ist der abgenommene Sound sehr stark vom Abnahmepunkt am Lautsprecher abhängig:
Schon eine kleine Änderungen der Mikrofonposition weg vom optimalen Punkt verursacht eine gravierende Klangänderung.
Eine perfekte Wiederhol-Genauigkeit der Soundabnahme ist daher nicht gegeben. Auch eine erhöhte Rückkopplungsgefahr
besteht bei Verwendung eines Abnahmemikrofons.
Desweiteren macht sich das Übersprechen von Signalen anderer Instrumente und Gesangsstimmen auf den Gitarren-Kanal negativ bemerkbar.


Die einfache Lösung:

..... verwenden Sie das Soundabnahme-System Take One.

Das Soundabnahme-System Take One wird "im Normalfall" mittels eines Instrumenten-Kabels parallel zum „arbeitenden“ Gitarrenlautsprecher angeschlossen und kann so die soundbeeinflussende Interaktion zwischen Verstärkerausgang und Lautsprecher erfassen. Eingangsseitig steht hierfür am Soundabnahme-System Take One eine Klinkenbuchse zur Verfügung.
Sollte es in Ihrer Konfiguration technisch nicht möglich sein, das Lautsprecher-Signal abzugreifen, steht für diesen (Not)-Fall eine
Cinch-Buchse (RCA-Buchse) zum Einspeisen eines Line-Signales zur Verfügung. Die Anwahl der betreffenden Eingangsbuchse geschieht über den Kodierschalter "CODE-SW 5" = "INPUT SELECT+INPUT LEVEL". Lesen Sie dazu auch in den Technischen Daten.
In beiden Fällen wird das elektrisch gewonnene Gitarrensignal im Innern des Soundabnahme-Systems gemäß den
Frequenzgängen von verschiedenen E-Gitarren-Lautsprecherboxen *** (siehe Text weiter unten) und mit mehreren weitergehenden
Sound-Parametern vollständig analog bearbeitet. Eine Latenzzeit (zeitliche Verzögerung) wie bei digital arbeitenden Geräten
gibt es hier nicht.

Die Highlights des Soundabnahme-Systems Take One in der neuesten Version MK13:

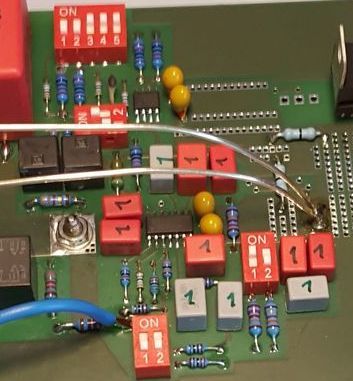

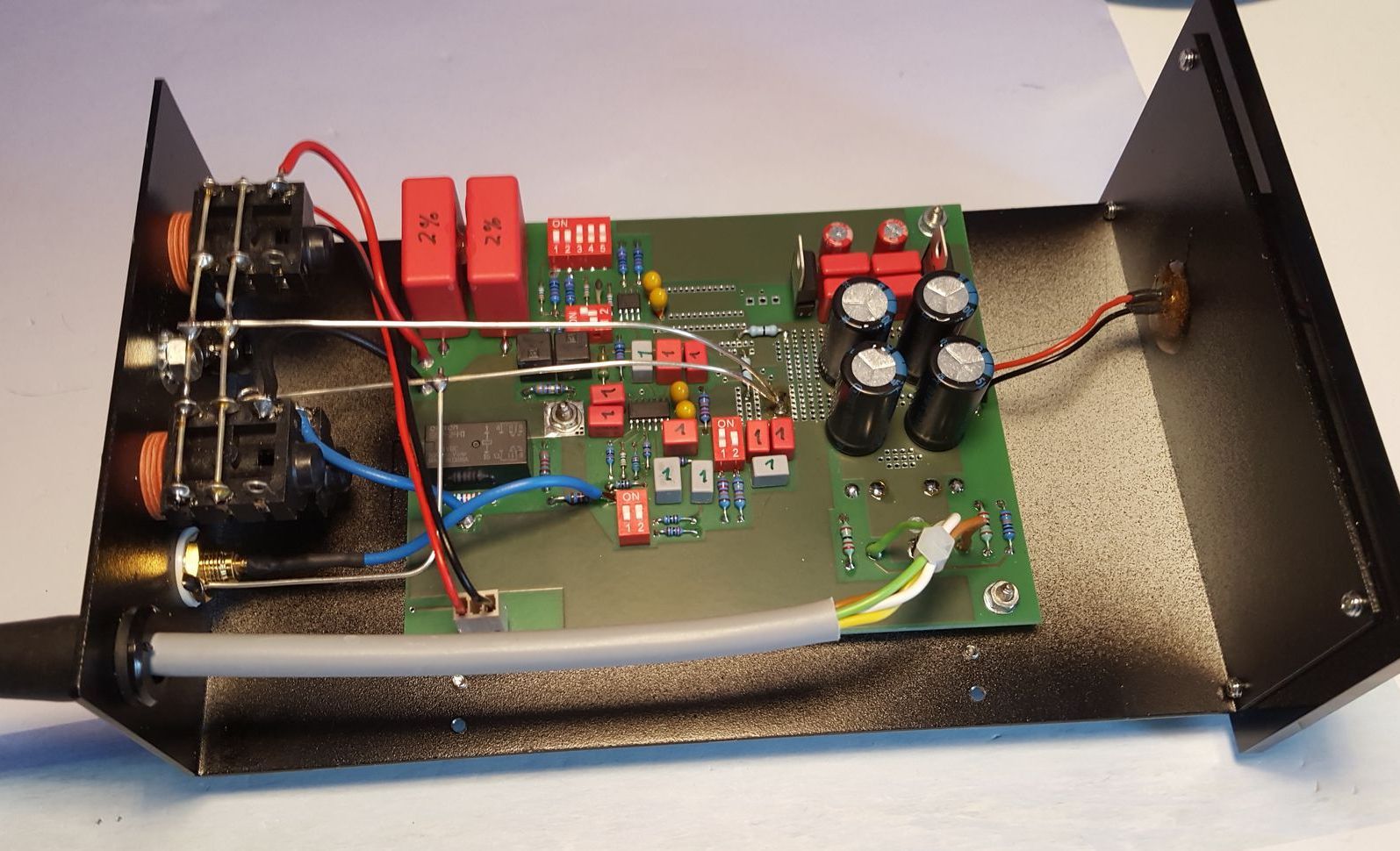

Im Innern des Gerätes finden nur hochwertigste, langzeitstabile Bauteile mit engsten Toleranzen Verwendung.
Die „Soundbearbeitung“ übernehmen zwei highendige Mehrfach-Präzisions-Operationsverstärker der Edelschmiede
„Burr-Brown“ und hochpräzise Polypropylen-Kondensatoren (KP), sowie Metallfilmwiderstände, beide mit nur 1 Prozent Toleranz.

Um die hohe Dynamik des Saitenanschlages bei Cleansounds unverfälscht verarbeiten zu können, wird die Schaltung mit
einer stabilisierten und geregelten positiven UND negativen Spannung versorgt. So ist ein immens hoher, verzerrungsfreier
Eingangs- und Ausgangspegel möglich.

Das kräftige, ausgelagerte, linear arbeitende Kraftnetzteil (kein Schaltnetzteil) und die üppigst dimensionierte Glättung,
Pufferung und Spannungs-Stabilisierung im Gerät selbst sichern extremste Brumm- und Rauscharmut.

Die beiden Ausgänge des Soundabnahme-Systems Take One (bezeichnet mit "OUT R" und "OUT "L") wurden aus klanglichen Gründen übertragerfrei ausgeführt.
Die Signal-Auskopplung der beiden Ausgänge "R" und "L" geschieht (getrennt über Kodierschalter einstellbar) entweder über eng tolerierte, highendige, klanglich herausragende Polypropylen-Kondensatoren (MKP) aus dem Hause Wima (AC-Kopplung), oder alternativ DC-gekoppelt. ("CODE-SW 5" = "OUTPUT COUPLING"). Lesen Sie dazu auch in den Technischen Daten.

Das Soundabnahme-System Take One bietet Ihnen auch die Mögllichkeit, mittels den 5 Einzelschaltern des Kodierschalters
"CODE-SW 1" = "OUTPUT PHASES" wahlweise an jedem der beiden Ausgänge "R" und "L" ein nicht invertiertes (0°) oder ein invertiertes Ausgangssignal (180°) auszugeben (bezogen auf das Eingangssignal). Lesen Sie dazu auch in den Technischen Daten. Selbstverständlich sind die beiden Ausgänge voneinander entkoppelt, sind dauerkurzschlussfest und arbeiten auch bei größeren
kapazitiven Lasten stabil. Es sind problemlos höhere Pegel und größere Kabellängen zum Mischpult ohne Soundverluste oder Schwingneigung möglich.

Das Soundabnahme-Sytem Take One stellt Ihnen zusätzlich eine Anschlussmöglichkeit für einen handelsüblichen Fußschalter
zum Stummschalten beider Ausgänge zur Verfügung.

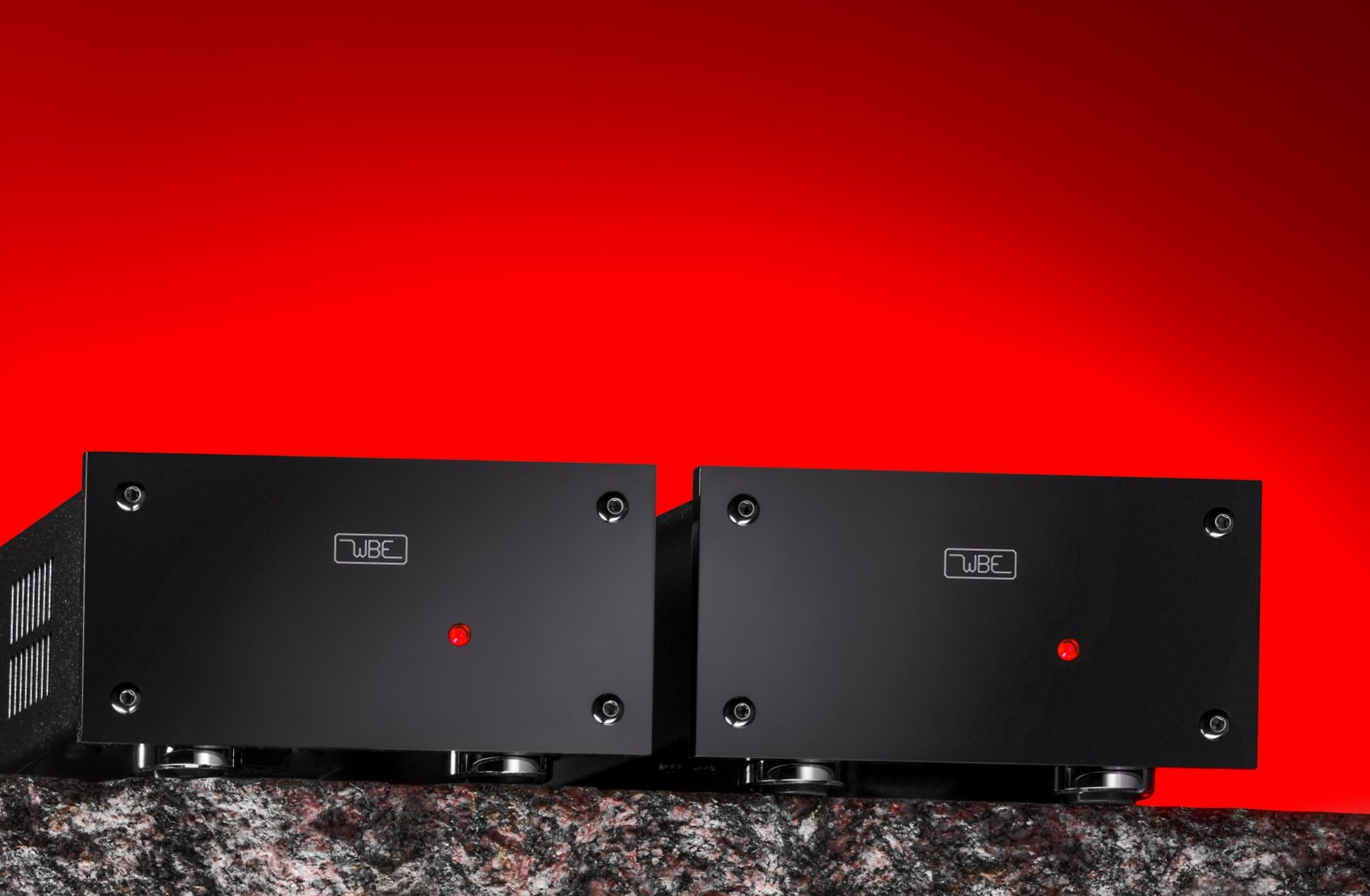

Sowohl das Soundabnahme-System, als auch das kräftige, mitgelieferte, ausgelagerte 50VA-Kraftnetzteil sind in edler Optik ausgeführt: Tiefschwarze, hochglänzende Acrylfronten und schwingungsdämpfende, große schwarze Gummifüße, sowie silberne Frontplattenschrauben stellen auch diesbezüglich verwöhnte Gitarristen zufrieden.
Die Gehäuse sind sehr massiv aus dickwandigem, pulverbeschichtetem Metall gefertigt und bieten so ausgezeichneten Schutz sowohl vor magnetischen Feldern, als auch vor Hochfrequenz-Einstreuungen.

Folgende Optionen stehen Ihnen zur Verfügung:

* Als Zusatz-Option "Silberne Füße" sind schwere, massive, polierte hochglänzende schwingungsdämpfende silberne Füße erhältlich.

* Option "19-Zoll": Das Soundabnahme-System Take One kann auf Wunsch mit einer pulverbeschichteten 19"-Front
  (anstatt der serienmäßigen Acrylfront) geliefert werden
