* Druckvoller Bass, präzise, detailreiche, sehr dynamische und räumliche Musikreproduktion,
  exaktes Timing mit Live-Charakter

* Arbeitet vollständig analog

* 3 Modi einstellbar: 5.1 oder 4.1 oder 2.1

* Alle Ausgänge einzeln umschaltbar von AC- auf DC-Kopplung zur Anpassung
  an die Eingänge der Leistungsverstärker

* Einsatz professioneller Class-A-Ausgangsstufen für einen weit ausgedehnten
  Frequenzgang, eine hervorragende Kanaltrennung und ein exzellentes Klirrspektrum

* Sehr aufwendige, rauscharme Spannungsstabilisierung

* Layout kompromisslos auf kürzeste Signalwege optimiert

* Alle Widerstände in Metallschicht-Ausführung mit 1 Prozent Toleranz

* Alle frequenzbestimmenden Kondensatoren in FKP (Polypropylen)-Ausführung mit 1 Prozent Toleranz

* Spezialrelais mit vergoldeten Silberkontakten

* ALPS-High-Grade-Lautstärkepotentiometer

* 6-Kanal-Vorverstärker und mitgeliefertes, ausgelagertes 50VA-Kraftnetzteil in schweren, stabilen
  High-End-Feinstruktur-Gehäusen mit tiefschwarzen, hochglänzenden Acrylfronten

  und schwingungsdämpfenden, polierten silbernen Füßen

* Vergoldete Cincheingangs- und -ausgangsbuchsen

* Fernbedienung für Lautstärke inklusive einem freiprogrammierbaren, lernfähigen Infrarotgeber

  als Option lieferbar (LAZYBONES)

Technische Daten:


Anzahl/Art der Eingänge: 6 Eingänge: Front L, Front R, Rear L, Rear R, Center, Subwoofer (Cinch)

Anzahl/Art der Ausgänge: 7 Ausgänge: Front L, Front R, Rear L, Rear R, Center, 2 x Subwoofer (Cinch)

Maximale Verstärkung: 4,9-fach / +13,9 dB

Kanaldifferenz: < 0,8 dB von 0 bis -40 dB

Alle Eingänge:  Eingangswiderstand 12 kOhm, Alle Eingänge DC-gekoppelt

Alle Ausgänge:  Ausgangswiderstand 475 Ohm, Alle Ausgänge einzeln umschaltbar von AC- auf DC-Kopplung

Maximale Ausgangsspg. bei 1 kHz: 7,5 Veff an 10 kOhm

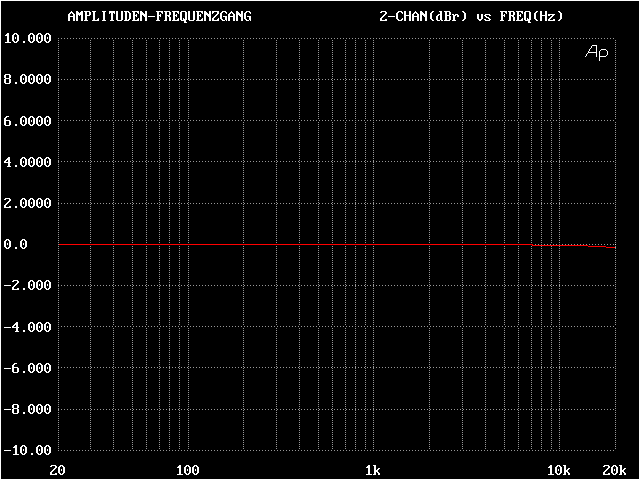

Diagramm: Frequenzgang, DC - 130 kHz -3 dB, Poti 45 Grad aufgedreht, 1 Kanal dargestellt

Anstiegs/Abfallzeit: 2,6 µsec (gemessen von 10 % bis 90 %, Poti 45 Grad aufgedreht)

Max. DC-Ausgangsoffset: +/- 4,5 mV (Ausgang DC-gekoppelt)

Übersprechdämpfung: 90 dB (2 Veff Eing., Poti 45 Grad aufgedreht, gegenüberlieg.
                                     Eingang mit 40 Ohm abgeschlossen, GND-Buchse geerdet)

Geräuschspannungsabstand: -100 dB (A-bewertet, bez. auf 500 mV, Poti auf Linksanschlag,
                                                GND-Buchse geerdet, Eing. kurzgeschl. u. floating)

Gesamtklirr (THD+N): 0,00072 % bei 1,6 Veff an 10 kOhm
                                    (GND-Buchse geerdet, Meßbandbreite 22 Hz - 22 kHz, Eingang 4 Veff, 1 kHz)

Intermodulationsverzerrung: 0,0028 % b. 1,0 Veff an 10 kOhm (gemessen nach

                                              SMPTE: 60 Hz / 7 kHz, 4:1, Eingang 4 Veff)


Diagramm: Klirrspektrum bei 1 Veff Ausgangsspannung (1 kHz)

Energie-Verbrauch (Wirkleistung): Gerät eingeschaltet: 3,5 Watt bei 230 V Netzspannung
                                                       Gerät ausgeschaltet: 0,0 Watt

Netzzuleitung: fest montiert, Länge ca. 210 cm, abgewinkelter Netzstecker

Maße: B 284mm * H 70mm * T 260mm (6-Kanal-Vorverstärker)
            B 133mm * H 70mm * T 260mm (Kraftnetzteil)


Gewicht: 6,1 kg (6-Kanal-Vorverstärker mit Kraftnetzteil)


Hinweis: Technische und optische Änderungen vorbehalten

Wichtige Hinweise für 6-Kanal-Vorverstärker "Surround No.6"
(Dieses Dokument liegt dem Neugerät bei Auslieferung bei)


Sehr geehrter Musikliebhaber,

wir danken Ihnen für das Vertrauen, das Sie der Firma WBE mit dem Kauf des 6-Kanal-Vorverstärkers "Surround No.6" entgegengebracht haben. Mit diesem Gerät haben Sie einen hervorragend klingenden Vorverstärker der neuesten Generation erworben, der sich durch seine erstklassigen Daten und seine vorbildliche Verarbeitung auszeichnet. Bitte beachten Sie daher unbedingt folgende Punkte:

1) Lassen Sie Ihrem neuen 6-Kanal-Vorverstärker und dem zugehörigen externen Netzteil nach Entnahme aus dem Versandkarton und Untersuchung auf etwaige Transportschäden bitte 2 Stunden Zeit, die umgebende Raumtemperatur anzunehmen. Stellen Sie erst danach die Kabelverbindungen zum öffentlichen Stromnetz (230 Volt ~) her.
Durch schnellen Temperaturwechsel kann im Innern der Geräte Kondenswasser entstehen, welches zu Fehlfunktionen oder gar zur sofortigen Beschädigung der Elektronik führt. Dies gilt natürlich ganz besonders für die kalten Wintermonate.

2) Stellen Sie Ihren 6-Kanal-Vorverstärker und das zugehörige Netzteil auf einen stabilen, ebenen Holz- oder MDF-Untergrund.
Achten Sie darauf, daß keine Gegenstände oder Flüssigkeiten durch die Lüftungsschlitze ins Innere der Geräte gelangen !

3) Ihr neuer 6-Kanal-Vorverstärker lief im Rahmen der Endkontrolle und während des vorhergehenden Dauerlaufs bereits mehrere Stunden. Lassen Sie ihn bitte trotzdem bei der ersten Inbetriebnahme 2 Stunden "warmlaufen" und spielen ihn danach mindestens 200 Stunden mit Musikprogramm ein. Erst nach dieser Einspielphase / Warmlaufzeit entfaltet der Vorverstärker seine ganze Musikalität.
Der Netzschalter befindet sich auf der Geräterückseite des externen Netzteils.

4) Die richtige Polarität des externen Netzteils zur Steckdose ist am Netzstecker mit einem „Ringlochverstärker“, ein Teil, wie Sie es auch im Büro finden, gekennzeichnet. Der Ringlochverstärker zeigt die Netz-Phase an.

5) Alle Acrylfronten werden vor dem Transport mit einem Kunststoffspray behandelt, das sowohl statische Aufladungen verringert, als auch das Acrylglas durch seinen öligen Charakter wirksam vor Kratzern schützt. Wischen Sie bitte diesen "Schmierfilm" mit dem beiliegenden weichen Mikrofasertuch vorsichtig ab.

ACHTUNG: Gerät immer ausschalten (Netzschalter des externen Netzteiles), bevor Sie irgendwelche Kabel ein- oder ausstecken !

…..Und nun wünschen wir Ihnen viel Freude beim Musikhören.


Mit musikalischen Grüßen aus Ilshofen-Oberaspach

Ihr WBE-Team



Fernbedienung Lazybones

Bei der Lautstärkefernbedienung Lazybones handelt es sich um eine Option zu Ihrem 6-Kanal-Vorverstärker Surround No.6.
Sie "bedient" das im Vorverstärker eingebaute, motorgetriebene High-Grade-Lautstärkepotentiometer, das jedoch
auch jederzeit von Hand gedreht werden kann.

Die Fernbedienung Lazybones beinhaltet den Infrarotempfänger, bzw. den Infarotdecoder, die beide zur Vermeidung von hochfrequenten Störungen im Gehäuse des Kraftnetzteils Power No.48 eingebaut sind und von einem eigenen, separaten Stromkreis versorgt werden.
Sie beinhaltet ebenfalls den sehr hochwertigen Fernbedienungs-Geber, den Sie zur Bedienung in der Hand halten.
Der Fernbedienungs-Geber ist programmierbar (mittels Geräte-Codes) und einlernfähig (mittels Kopieren einzelner Tasten-Funktionen) und kann - Ihren 6-Kanal-Vorverstärker mitgezählt - bis zu 4 verschiedene Geräte „ansprechen“, bzw. vollständig verwalten.

Diese Geräte sind auf dem Fernbedienungs-Geber wie folgt bezeichnet:

TV = Fernsehgerät
SAT = Set-Top-Box
DVD = DVD-Player, Bluray-Player oder CD-Player
AMP = WBE-6-Kanal-Vorverstärker Surround No.6

Sie finden diese Bezeichnungen (über den blau leuchtenden LEDs) ganz oben auf dem Fernbedienungs-Geber. Mit der darunterliegenden Taste *MODE* können Sie das gewünschte Gerät / die gewünschte Geräte-Ebene „ansprechen“.

Damit haben Sie die Möglichkeit, ab sofort alle in Ihrem Besitz befindlichen fernbedienbaren Geräte mit einem einzigen Geber zu bedienen.

Die Lautstärke-Kontrolle Ihres neuen 6-Kanal-Vorverstärkers wurde bereits (von uns) auf die Geräte-Ebene „AMP“ programmiert.
Beim Programmieren, bzw. Einlernen der Befehle Ihrer anderen fernbedienbaren Geräte in den lernfähigen
Fernbedienungs-Geber folgen Sie bitte der beiliegenden Bedienungsanleitung.

Die Bedienung des Fernbedienungs-Gebers ist denkbar einfach:

Zuerst müssen Sie das gewünschte Gerät (bezeichnet mit TV / SAT / DVD / AMP) „ansprechen“.

Wie bereits oben erwähnt, finden Sie diese Bezeichnungen ganz oben auf dem Fernbedienungs-Geber. Mit der darunterliegenden Taste *MODE* können Sie das gewünschte Gerät „ansprechen“.

Sie möchten Ihren neuen 6-Kanal-Vorverstärker Surround No.6 „ansprechen“ ?

Drücken Sie sooft auf die Taste *MODE* unter den Gerätebezeichnungen, bis die Geräte-Ebene „AMP“ für ein paar Sekunden blau aufleuchtet.

Sie möchten nun die Lautstärke Ihres neuen 6-Kanal-Vorverstärkers ändern ?

Drücken Sie die silberne Doppel-Taste mit dem großen Lautsprechersymbol, wenn Sie die Lautstärke erhöhen möchten oder
drücken Sie die silberne Doppel-Taste mit dem kleinen Lautsprechersymbol, wenn Sie die Lautstärke verringern möchten.

Sie finden diese silberne Doppel-Taste in der Mitte des Fernbedienungs-Gebers.

Anmerkung: Das zuletzt „angesprochene“ Gerät bleibt solange gespeichert, bis Sie mittels der *MODE*-Taste unter den Gerätebezeichnungen ein anderes Gerät „ansprechen“.

Wenn Sie den 6-Kanal-Vorverstärker Surround No.6 ausschalten und wieder einschalten (Netzschalter am externen Kraftnetzteil), bleibt die zuvor gewählte Lautstärkeeinstellung erhalten.

…..Und nun wünschen wir Ihnen viel Freude beim Musikhören.


Mit musikalischen Grüßen aus Ilshofen-Oberaspach

Ihr WBE-Team
