* Referenz-DC-Netzfilter (Gleichspannungs-Netzfilter) mit zusätzlichen Parallel-HF-Entstörfiltern

* Zum Vorschalten vor die Mehrfach-Steckdosenleiste der gesamten High-End-Anlage

* Eliminiert klangverschlechternde Asymmetrien der 230-Volt-Netzspannungs-Halbwellen.
  Dadurch Zugewinn an Detailreichtum, Musikalität und Räumlichkeit

* Eliminiert Trafobrummen, verursacht durch Asymmetrien der 230-Volt-Netzspannungs-Halbwellen

* Keinerlei Dynamikverluste durch HF-Parallelfilter-Anordnung

* Generell für alle High-End-Anlagen mit Vollverstärker, Mehrkanalverstärker(n) oder Leistungsverstärker(n)

* Optimal für High-End-Anlagen mit 1 Vollverstärker Direct Amp No.280/290
* Optimal für High-End-Anlagen mit 1, 2 oder 3 Stereo-Leistungsverstärkern Essence No.300/330/3000
* Optimal für High-End-Anlagen mit 1, 2 oder 3 Stereo-Leistungsverstärkern Fusion No.400/4000

* Optimal für High-End-Anlagen mit 1 oder 2 Paar Mono-Leistungsverstärkern Essence No.600/800/880/8000

* Optimal für High-End-Anlagen mit 1 oder 2 Paar Mono-Leistungsverstärkern Fusion No.700/900/9000

* 9 eingangsseitige, perfekt aufeinander abgestimmte Parallel-HF-Entstörfilter zur Reduzierung praktisch aller Netzstörungen.
  Alle HF-Parallelfilter-Kondensatoren in sehr hochwertiger und durchschlagsfester X2- Ausführung mit Polypropylen als Dielektrikum

* Feature nur bei "Special Edition": 1 ausgangsseitiger Parallel-HF-Entstörfilter (diskret aufgebauter "Snubber").
  HF-Parallelfilter-Kondensator in sehr hochwertiger und durchschlagsfester X2- Ausführung mit Polypropylen als Dielektrikum.
  Ausgangsseitiges Kompensations-Netzwerk. Sanfte Temperierung der DC-Filter-Stufe zur Senkung ihres ESR-Wertes

* Serienmäßig niederkapazitive Ableitkondensatoren zwischen L und PE, bzw. zwischen N und PE in sehr hochwertiger
  und durchschlagsfester Y2- Ausführung mit Polypropylen als Dielektrikum.

* DC-Netzfilter auf speziellen Kundenwunsch auch ohne Ableitkondensatoren erhältlich.

* Ferritkern-Array reduziert äußerst breitbandig Gleichtaktstörungen

* Absicherung gegen Überstrom mit niederohmiger Schmelzsicherung

* Absicherung gegen kurzzeitige Überspannungen mittels superschnellem, spannungsgestuftem Metalloxid-Varistor-Array

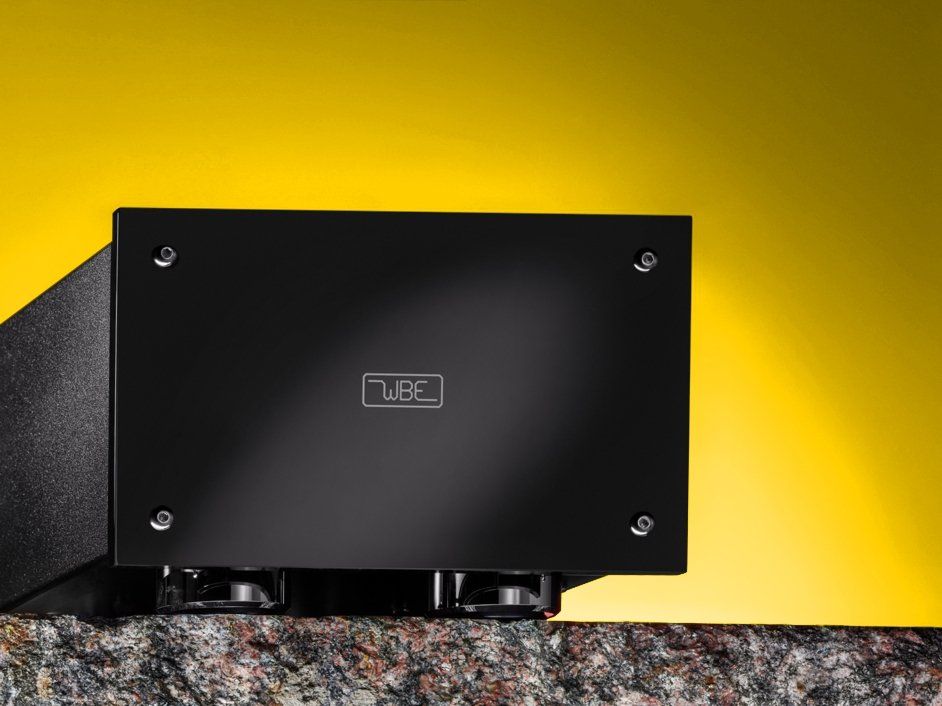

* Tiefschwarze, hochglänzende Acrylfront, sehr stabiles, intern versteiftes,
  schwingungsbedämpftes, magnetisch abgeschirmtes Gehäuse mit Feinstrukturbeschichtung,
  schwingungsdämpfende, polierte silberne Füße

Technische Daten:


Zulässiger Eingangsspannungsbereich: 230 V AC +/- 10 % / 50Hz

Ausgangsspannung: 230 V AC +/- 10 % / 50 Hz

Maximale Belastbarkeit: 3680 Watt / 16 Ampere effektiv

Dauer-Belastbarkeit: 1500 Watt (abgesichert mit Schmelzsicherung)

Verwendete Schmelzsicherung:  6,3 Ampere träge (Glasrohr 5x20mm) auf Geräte-Rückseite

Auslöseverhalten der trägen Sicherung:  bei 6 Amp        =    kein Auslösen
                                                                 bei 13,2 Amp   =    Auslösen nach maximal 2 min
                                                                 bei 17,3 Amp   =    Auslösen nach ca. 5,5 sec
                                                                 bei 25,2 Amp   =    Auslösen nach ca. 1,5 sec

Ausschaltvermögen der trägen Sicherung: 300 Amp

Auslegung der internen Schutzdioden für die DC-Filter-Stufe: 35 Amp für 1 min,
                                                                                                  400 Amp für 10 msec

Absicherung gegen kurzzeitige Überspannungen: Spannungsgestuftes SIOV Metalloxid-Varistor-Array,
                                                                                Reaktionszeit kleiner 25 nsec,
                                                                                Maximalstrom: 4500 Amp (Prüfimpuls 8/25 µsec)

Spannungsabfall an der DC-Filter-Stufe  bei 0,5 Amp Laststrom: ca. 75 mV AC
                                                                 bei 1 Amp Laststrom:    ca. 150 mV AC
                                                                 bei 2 Amp Laststrom:    ca. 300 mV AC
                                                                 bei 3 Amp Laststrom:    ca. 450 mV AC

Max. DC-Unterdrückung der DC-Filter-Stufe  bei 0,5 Amp Laststrom: ca. +/- 1,5 V DC
                                                                        bei 1 Amp Laststrom:    ca. +/- 1,4 V DC
                                                                        bei 2 Amp Laststrom:    ca. +/- 1,3 V DC

                                                                        bei 3 Amp Laststrom:    ca. +/- 1,1 V DC

Ausregelungszeit für DC-Unterdrückung um 63 %  bei 0,5 Amp Laststrom: ca. 9 Sekunden
                                                                                 bei 1 Amp Laststrom:    ca. 4,5 Sekunden
                                                                                 bei 2 Amp Laststrom:    ca. 2,2 Sekunden
                                                                                 bei 3 Amp Laststrom:    ca. 1,5 Sekunden

Innenwiderstand (Impedanz) der eingangsseitigen HF-Filter-Stufe bei 100 KHz / 1 MHz / 10 MHz: 0,9 / 0,11 / 0,011 Ohm

Wirksamer Frequenzbereich des Ferritkern-Arrays: 300 kHz bis 1 GHz, Maximalwirkung von 1 MHz bis 100 MHz

PE-Ableitkondensatoren: Serienmäßig niederkapazitive Ableitkondensatoren zwischen L und PE, bzw. zwischen N und PE,
                                         Ableitstrom kleiner 0,5 mA (gemäß IEC 60939)
                                         DC-Netzfilter auf speziellen Kundenwunsch auch ohne Ableitkondensatoren erhältlich.

Feature nur bei "Special Edition": 1 ausgangsseitiger Parallel-HF-Entstörfilter (diskret aufgebauter "Snubber").
                                                      Ausgangsseitiges Kompensations-Netzwerk.
                                                      Sanfte Temperierung der DC-Filter-Stufe zur Senkung ihres ESR-Wertes.
                                                      Erreichen des Temperatur-Endwertes von ca. 35 °C nach 48 Std. Dauer-Betriebszeit des Gerätes

Eigen-Energie-Verbrauch (Wirkleistung): 7,9 Watt bei 230 V AC Netzspannung


Netzzuleitung: fest montiert, Länge ca. 140 cm, abgewinkelter Netzstecker

Netzausgang: Labor-Schukosteckdose mit Klappdeckel auf Geräte-Rückseite


Maße: B 215mm x H 145mm x T 325mm

Gewicht: 5,7 kg


Hinweis: Technische und optische Änderungen vorbehalten

Wichtige Hinweise für High-End Gleichspannungs-Netzfilter "DC-Eliminator No.240"
(Dieses Dokument liegt dem Neugerät bei Auslieferung bei)


Sehr geehrter Musikliebhaber,

wir danken Ihnen für das Vertrauen, das Sie der Firma WBE mit dem Kauf des Gleichspannungs-Netzfilters "DC-Eliminator No.240" entgegengebracht haben. Mit diesem Gerät haben Sie einen Gleichspannungs-Netzfilter der neuesten Generation erworben, der sich durch seine erstklassigen Daten und seine vorbildliche Verarbeitung auszeichnet. Bitte beachten Sie daher unbedingt folgende Punkte:

1) Lassen Sie Ihrem neuen Gleichspannungs-Netzfilter nach Entnahme aus dem Versandkarton und Untersuchung auf etwaige Transportschäden bitte 2 Stunden Zeit, die umgebende Raumtemperatur anzunehmen. Stellen Sie erst danach die Kabelverbindung zum öffentlichen Stromnetz (230 Volt ~) her. Durch schnellen Temperaturwechsel kann im Innern des Gerätes Kondenswasser entstehen, welches zu Fehlfunktionen oder gar zur sofortigen Beschädigung der Elektronik führt. Dies gilt natürlich ganz besonders für die kalten Wintermonate.

2) Stellen Sie den Gleichspannungs-Netzfilter auf einen stabilen, ebenen Holz- oder MDF-Untergrund.
Achten Sie darauf, daß keine Feuchtigkeit oder Flüssigkeiten auf oder ins Innere des Gerätes gelangen !

3) Ihr neuer Gleichspannungs-Netzfilter lief im Rahmen der Endkontrolle und während des vorhergehenden Dauerlaufs bereits mehrere Stunden. Lassen Sie ihn bitte trotzdem bei der ersten Inbetriebnahme 2 Stunden "warmlaufen" und spielen ihn danach mindestens 200 Stunden mit Musikprogramm ein. Erst nach dieser Warmlaufzeit / Einspielphase entfaltet der DC-Netzfilter seine ganze Musikalität.

4) Die richtige Polarität der internen Elektronik zur Wand-Steckdose ist mittels eines „Ringlochverstärkers“, wie Sie ihn im Büro finden, am Netzstecker gekennzeichnet. Der Ringlochverstärker zeigt die Netz-Phase an.
Die richtige Polarität ist für die korrekte Funktion des Gerätes zwingend notwendig.
An der Rückwand-Steckdose ist die Phase mit einem roten Punkt gekennzeichnet.

5) Alle Acrylfronten werden vor dem Transport mit einem Kunststoffspray behandelt, das sowohl statische Aufladungen verringert, als auch das Acrylglas durch seinen öligen Charakter wirksam vor Kratzern schützt. Wischen Sie bitte diesen "Schmierfilm" mit dem beiliegenden weichen Mikrofasertuch vorsichtig ab.

6) Wenn Sie mehr als einen Leistungsverstärker in Ihrer High-End-Anlage nutzen:
Schalten Sie ihre Leistungsverstärker niemals gleichzeitig, sondern zeitversetzt ein, ansonsten könnte die Haussicherung oder die Schmelzsicherung im DC-Elimator im Einschaltmoment auslösen.


…..Und nun wünschen wir Ihnen viel Freude beim Musikhören.


Mit musikalischen Grüßen aus Ilshofen-Oberaspach

Ihr WBE-Team
