WBE AUDIOELEKTRONIK

Referenz-Line-Vorverstärker "Continuance No.84 MK1 / MK2"

in unserer speziellen Röhren-Hybrid-Technik *

* bei unserer speziellen Röhren-Hybrid-Technik vereinen wir die Präzision, Kraft und

Schnelligkeit des Transistors mit der Geschmeidigkeit, der Transparenz und dem

natürlichen Klangfarbenreichtum der Röhre

* Überlegene Musikalität, präzise, detailreiche, sehr durchsichtige, räumliche und dynamische
Musikreproduktion, druckvoller Bass, exaktes Timing mit Live-Charakter

* Die Spannungsverstärkung mit zwei kanalgetrennten Doppeltrioden E83CC und eine
professionelle, aus der Studiotechnik übernommene Class-A-Ausgangsstufe sorgen für
einen weit ausgedehnten Frequenzgang, eine excellente Kanaltrennung und
ein extrem gutmütiges Trioden-Verzerrungsverhalten

* Völlig neuentwickeltes Schaltungsdesign ohne Überallesgegenkopplung und
mit sehr wenigen Bauteilen im Signalweg, stabilisierte Anoden- und Heizspannung,
sowie Spannung für Softstart-Steuerung

* High-Grade-Lautstärkepotentiometer, 2 Messgeräte-Drehschalter für Eingangswahl und Steuerung
der Spezialrelais mit vergoldeten Silberkontakten für Vor-/Hinterbandkontrolle,
den abschaltbaren Aufnahmezweig und die Mute-Funktion

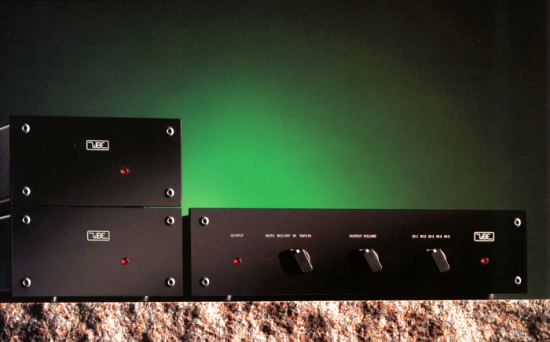

* Vorverstärker und zwei mitgelieferte, ausgelagerte, für Röhren- und Halbleitersektion getrennte
50VA-Kraftnetzteile im schweren High-End-Stahlgehäuse mit hochglänzender Acrylglasfront

* Vergoldete Cincheingangs- und -ausgangsbuchsen

* Fernbedienung für Lautstärke inklusive einem freiprogrammierbaren, lernfähigen Infrarotgeber

als Option lieferbar (LAZYBONES)

* Jedem Gerät liegt „sein“ Originalmeßschrieb des Frequenzgangs bei,
weitere Originalmeßschriebe auf Anfrage

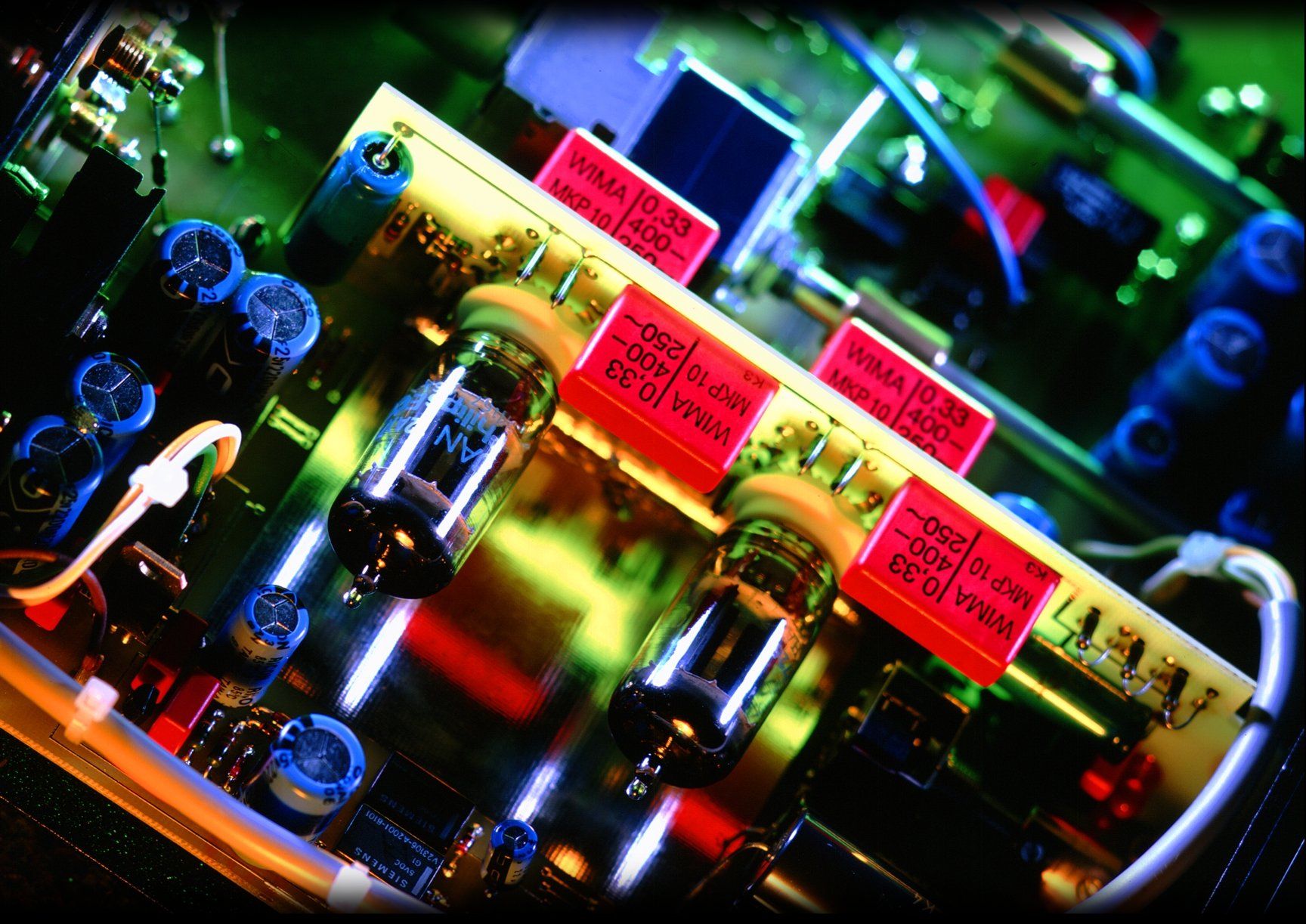

Innenansicht:

Spannungsverstärkung mit zwei kanalgetrennten

Doppeltrioden E83CC

Technische Besonderheiten:

Hochpräzises ALPS-Stereo-Potentiometer für die
Lautstärkeeinstellung

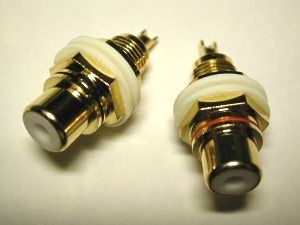

Mit der Geräterückwand verschraubte, massive, vergoldete
Cinchbuchsen sichern dauerhaft mechanische Stabilität

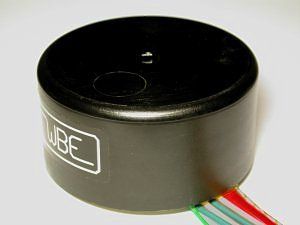

Je ein riesiger Ringkerntrafo für die Röhren- und die
Halbleitersektion (eingebaut in die Kraftnetzteile)

Technische Daten:

Anzahl/Art der Ein/Ausgänge: 5 Hochpegel-Eingänge (Cinch), 1 Tape-Eingang (Cinch),
1 abschaltbarer Record-Ausgang (Cinch),

2 Line-Ausgänge (Cinch)

Maximale Verstärkung: 4,0-fach / +12,0 dB

Kanaldifferenz: < 0,7 dB von 0 bis -40 dB

Eingangswiderstände bei 1 kHz: 100 kOhm

Ausgangswiderstände: 33 Ohm für Line-Ausgang, 2,2 kOhm für abschaltbaren Record-Ausgang

Maximale Ausgangsspg: 7,5 Veff an 10 kOhm

Diagramm: Frequenzgang: 0,15 Hz - 129 kHz -3 dB, Poti 45 Grad aufgedreht,

1 Kanal dargestellt

Anstiegs/Abfallzeit: 2,6 µsec (gemessen von 10 % bis 90 %, Poti 45 Grad aufgedreht)

Max. DC-Ausgangsoffset: +/- 0,5 mV (Ausgang "DC Out")

Übersprechdämpfung: 84 dB (2 Veff Eing., Poti 45 Grad aufgedreht, gegenüberlieg.
Eingang mit 40 Ohm abgeschlossen, GND-Buchse geerdet)

Geräuschspannungsabstand: -94 dB (A-bewertet, bez. auf 500 mV, Poti auf Linksanschlag,
GND-Buchse geerdet, Eing. kurzgeschl. u. floating)

Gesamtklirr (THD+N): 0,0035 % bei 0,7 Veff an 10 kOhm
(GND-Buchse geerdet, Meßbandbreite 22 Hz - 22 kHz, Eingang 4 Veff, 1 kHz)
Anmerkung: der THD+N -Wert ist stark abhängig von den verwendeten Röhren

Intermodulationsverzerrung: 0,0023 % bei 1,0 Veff an 10 kOhm (Eingang 4 Veff)
(gemessen nach SMPTE: 60 Hz / 7 kHz, 4:1)

Anmerkung: der IM -Wert ist stark abhängig von den verwendeten Röhren
